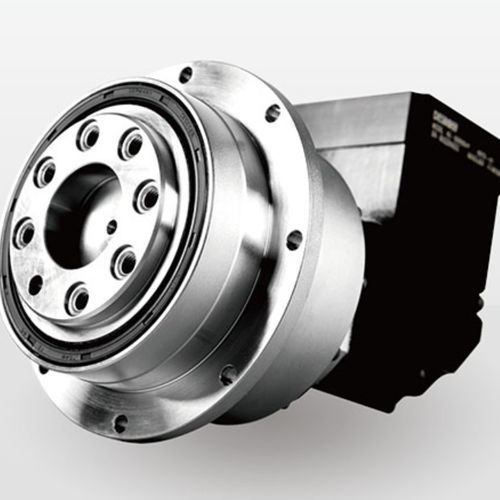

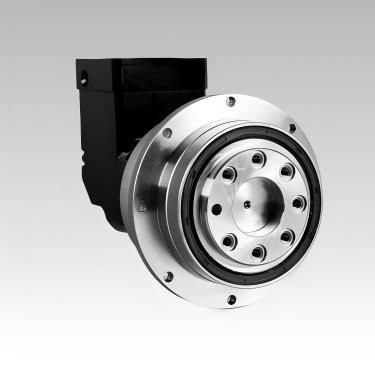

Планетарный редуктор NDR series

с винтовой зубчатой передачейсо спиральным коническим редукторомортогональный

Обзор продукта
Серия DESBOER NDR — право-угловой высокоточный планетарный редуктор, разработанный для тяжёлых сервосистем и систем управления движением. Доступные размеры: 47, 64, 90, 110, 140, 200, 255, 285. Диапазон передаточных чисел: 4–200. Классы люфта: P0/P1/P2 (ультраточный до точного), опции от ≤1 arcmin до ≤7 arcmin. Номинальный выходной момент: 15–3600 Nm.

Инструкция по заказу
Серия NDR имеет фланцевое право-угловое исполнение с шевронными коническими зубчатыми передачами. Выберите размер, количество ступеней (1 или 2), передаточное число и класс люфта в соответствии с сервомотором и требованиями приложения. Полные многорядные таблицы моментов и характеристики см. в технической документации.

Ключевые особенности

• Высокоточный маслозащитный уплотнитель для снижения трения и повышения КПД.
• Степень защиты IP65, возможность непрерывной работы до 90 °C.
• Высокоточные подшипники для повышенной радиальной и осевой грузоподъёмности.
• Шевронные планетарные передачи для оптимальной передачи мощности, низкого шума и повышенной точности.
• Интегрированная планетарная конструкция для повышения крутильной жёсткости и оптимальной передачи момента.
• Коническая шевронная ступень обеспечивает компактную право-угловую компоновку с высокой передаваемостью.

Точка нагрузки подшипника Z (выход) — Серия / Центровое расстояние X (мм) / Точка нагрузки Z (мм)
Серия | Центровое расстояние X (мм) | Точка нагрузки Z (мм)
NDR047 | 8 | 33.4
NDR064 | 10 | 39.74
NDR090 | 13 | 55.36
NDVR110 | 15.5 | 59.92
NDVR140 | 20.0 | 75.9
NDVR200 | 25.0 | 108.3
NDVR255 | 30.0 | 130.7
NDVR285 | 40.0 | 164.9

Данные по характеристикам редуктора — Выбранные параметры
Номинальный выходной момент T2B (Nm) — 1 ступень, передаточное число 4
NDR047: 22 Nm | NDR064: 45 Nm | NDR090: 130 Nm | NDVR110: 280 Nm | NDVR140: 560 Nm | NDVR200: 1100 Nm | NDVR255: 2200 Nm | NDVR285: 3600 Nm

Номинальный выходной момент T2B (Nm) — примеры для других передаточных чисел/ступеней
Ступень 1, Число 5: NDR047:25 | NDR064:55 | NDR090:160 | NDVR110:340 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
Ступень 1, Число 7: NDR047:20 | NDR064:48 | NDR090:130 | NDVR110:300 | NDVR140:560 | NDVR200:1200 | NDVR255:2000 | NDVR285:2900
Ступень 1, Число 10: NDR047:25 | NDR064:55 | NDR090:150 | NDVR110:330 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
(Полная многорядная таблица моментов для передаточных чисел 4–200 и конфигураций 1–2 ступеней доступна в технической документации.)

Другие показатели

• Макс. момент разгона (T2I): 1,8× номинального момента (типично для 4–200, 1–2 ступеней).
• Момент экстренной остановки (T2Ioff): 3× номинального момента.
• Номинальная входная скорость: до 5000 rpm для многих размеров; конкретные пределы зависят от серии и ступени.
• Макс. входная скорость на холостом ходу: до 10000 rpm для некоторых конфигураций (см. тех. данные).
• Классы люфта: P0 (≤2 arcmin для некоторых размеров), P1 (≤4 arcmin), P2 (≤6–9 arcmin в зависимости от размера).
• КПД: ≥95% для передаточных чисел 4–20 (1 ступень); ≥92% для более высоких диапазонов (многоступенчато).
• Срок службы (пример): 20000 часов (зависит от условий эксплуатации).
• Диапазон рабочей температуры: -10 °C до 90 °C.
• Смазка: синтетическое масло.
• Класс защиты: IP65.
• Положение монтажа: любое.
• Уровень шума (N1 = 3000 rpm, без нагрузки): примеры от ≤61 dB(A) до ≤74 dB(A) в зависимости от размера.

Механические пределы и нагрузки (выбранные значения)
Макс. радиальная сила (F2r) примеры (N): NDR047: 1040 | NDR064: 2300 | NDR090: 4100 | NDVR110: 9400 | NDVR140: 15000 | NDVR200: 26300 | NDVR255: 42000 | NDVR285: 53000
Макс. осевая сила (F2a) примеры (N): NDR047: 690 | NDR064: 1055 | NDR090: 2980 | NDVR110: 5600 | NDVR140: 9300 | NDVR200: 19000 | NDVR255: 33400 | NDVR285: 50000
Примеры момента опрокидывания (Nm): NDR047: 55 | NDR064: 80 | NDR090: 208 | NDVR110: 685 | NDVR140: 1335 | NDVR200: 4680 | NDVR255: 7600 | NDVR285: 10500

Массы (kg) — примеры по сериям
Массы 1 ступень: NDR047: 2.1 kg | NDR064: 2.1 kg | NDR090: 5.9 kg | NDVR110: 10.5 kg | NDVR140: 21.9 kg | NDVR200: 50.9 kg | NDVR255: 84.0 kg | NDVR285: 100.4 kg
Массы 2 ступени (примеры): NDR047: 2.5 kg | NDR064: 2.5 kg | NDR090: 7.0 kg | NDVR110: 12.6 kg | NDVR140: 26.2 kg | NDVR200: 61.0 kg | NDVR255: 105.0 kg | NDVR285: 125.5 kg

Примечания
Приведённые значения — выборочные; полные данные (моменты, скорости, КПД, инерции, шум, силы, моменты) доступны в технической документации NDR / NDVR. Для подбора под конкретное применение обращайтесь в DESBOER или к техническому листу.

Технические характеристики

• Бренд: DESBOER
• Обозначение: серия NDR (право-угловой высокоточный планетарный редуктор)
• Размеры: 47, 64, 90, 110, 140, 200, 255, 285
• Передаточный диапазон: 4–200
• Варианты люфта: ≤1 arcmin до ≤7 arcmin (выбор P0/P1/P2)
• Диапазон номинального крутящего момента: 15–3600 Nm
• Макс. ускоряющий момент: 1,8× номинального
• Момент при экстренной остановке: 3× номинального
• Входные скорости: номинально до ~5000 rpm; макс. холостой ход до ~10000 rpm (в зависимости от серии)
• КПД: ≥95% (4–20, 1 ступень); ≥92% (16–200, многоступенчатые)
• Срок службы (пример): 20000 часов
• Рабочая температура: -10 °C до 90 °C
• Смазка: синтетическое смазочное средство
• Степень защиты: IP65
• Монтаж: любое положение
• Уровни шума (N1=3000 rpm, без нагрузки): ≤61–74 dB(A) в зависимости от размера
• Механические пределы: радиальные/осевые силы и моменты по сериям в технических данных
