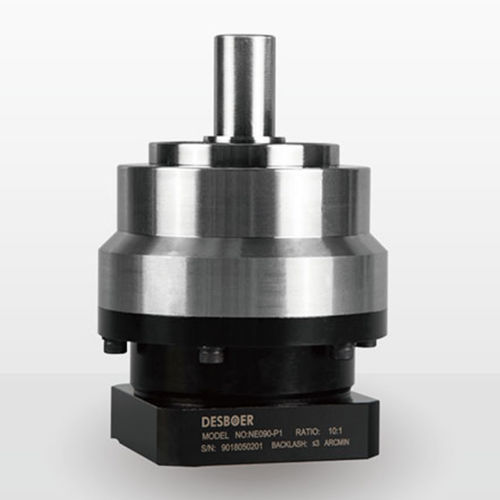

Планетарный редуктор NE series

с винтовой зубчатой передачейконцентричный10-20 Nm

Обзор продукта
Серия DESBOER NE — прецизионный планетарный редуктор, разработанный для применения с сервомоторами в промышленной автоматизации. Обеспечивает высокую точность позиционирования, низкий уровень шума и широкий диапазон передаточных чисел для различных задач управления движением. Вращающийся вал с фланцем и квадратным сквозным отверстием обеспечивает гибкий и надёжный монтаж.

Краткая информация
Размеры моделей: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Диапазон передаточных чисел: 3–100
Классы люфта: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Номинальный выходной момент: 13–1900 Nm
Класс защиты: IP65
Рабочая температура: -10 ~ 90 °C
Смазка: синтетическое смазочное средство

Ключевые особенности

• Моноблочный корпус: улучшенная соосность, прочность на растяжение и крутящая жёсткость.
• Высокоточные подшипники: повышенная радиальная и осевая нагрузочная способность для увеличения срока службы.
• Высокоточное маслоуплотнение: сниженное трение, повышенная эффективность; IP65 при непрерывной работе до 90 °C.
• Косозубые передачи: оптимизированная передача мощности, низкий шум и повышенная точность зацепления.
• Интегрированная планетарная компоновка: повышенный крутящий момент и компактная удельная мощность.

Заказ / Информация по моделям
Серия: DESBOER NE. Доступные размеры: NE050, NE070, NE090, NE120, NE155, NE205, NE235. При заказе указывайте размер, передаточное число и класс люфта.

Технические характеристики редуктора — Размеры (выборочно)
Центровое расстояние X (mm): NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
Точка нагрузки Z (mm): NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96

Данные по производительности — Основные показатели
Номинальный выходной момент (примеры, Nm): Передаточное число 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Передаточное число 10 → размеры до 1900 Nm.
Максимальный ускоряющий момент (T2BMax): 1,8× номинального момента.
Момент при экстренной остановке (T2NOT): 3× номинального момента.
Номинальная входная скорость (n1N): до 5000 об/мин для меньших размеров; для больших — меньшие максимумы в зависимости от модели и передаточного числа.
Макс. входная скорость (n1S): до 10000 об/мин для меньших размеров; зависит от модели для больших размеров.
Классы люфта: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
КПД (η): ≥97% (передаточные числа 3–10); ≥94% (15–100).
Макс. радиальная сила F2rB (N) примеры: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Макс. осевая сила F2aB (N) примеры: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Переворачивающий момент (Nm) примеры: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Срок службы: 20000 ч (непрерывная работа типично 10000 ч).
Уровень шума (N1=3000 об/мин, без нагрузки) примеры: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 дБ(А) в зависимости от размера.
Масса примеры (kg): NE050 0.6, NE070 1.4, NE090 3.3, NE120 6.9, NE155 13.0, NE205 31.0, NE235 48.0.
Рабочая температура: -10 ~ 90 °C. Смазка: синтетическая. Класс защиты: IP65. Положение установки: любое.

Примечания
Значения сил и моментов относятся к нагрузке, приложенной к центру выходного вала при 100 об/мин, если не указано иное.

Технические характеристики

• Бренд: DESBOER
• Коммерческое наименование: NE series
• Размеры моделей: NE050, NE070, NE090, NE120, NE155, NE205, NE235
• Диапазон передаточных чисел: 3–100
• Опции люфта: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
• Номинальный выходной момент: 13–1900 Nm
• КПД: ≥97% (3–10), ≥94% (15–100)
• Защита: IP65
• Рабочая температура: -10 ~ 90 °C
• Смазка: синтетическое смазочное средство
• Диапазон веса (примеры): 0.6–48.0 kg
• Срок службы: 20000 ч (непрерывно 10000 ч)
