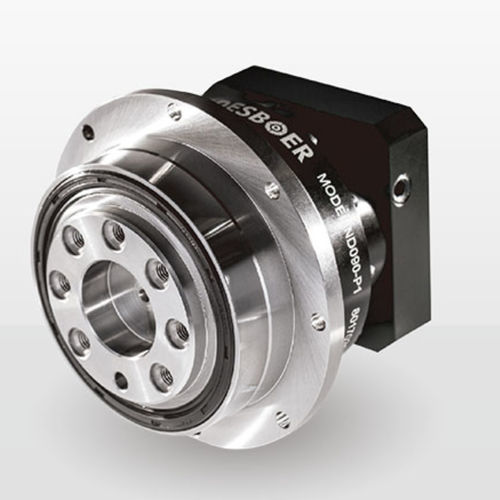

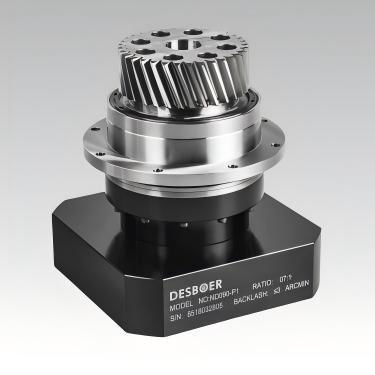

Планетарный серворедуктор ND series

с винтовой зубчатой передачейкоаксиальный20-50 Nm

Обзор продукта
Прецизионный планетарный редуктор DESBOER серии ND для сервомоторов. Компактный фланцевый корпус, доступные классы люфта P0/P1/P2, защита IP65 и монтажная поверхность, совместимая с ISO 9409, для интеграции в системы точной автоматизации.

Общие данные
Размеры моделей: 47, 64, 90, 110, 140, 200, 255, 285
Диапазон передаточных чисел: 4–100
Люфт: ≤1 угл.мин (P0) – ≤7 угл.мин (P2)
Номинальный выходной крутящий момент: ~15 – 1140 Н·м (в зависимости от размера и ступени)
Класс защиты: IP65
Температура эксплуатации: -10 °C до 90 °C
Срок службы: 20000 ч (непрерывная работа 10000 ч)

Ключевые особенности

• Монолитный корпус: повышает соосность и крутильную жесткость для точного позиционирования.
• Высокоточные подшипники: обеспечивают большую радиальную и осевую нагрузку для сервоприводов.
• Высокоточное маслосальниковое уплотнение: снижает трение; защита IP65 обеспечивает непрерывную работу до 90 °C.
• Косозубая передача: оптимизированная передача мощности, низкий шум и улучшенная повторяемость.
• Интегрированная планетарная компоновка: увеличенная крутильная нагрузочная способность при компактных размерах.

Серия
Series | ND047 | ND064 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285
Центровое расстояние X (мм) | 8 | 10 | 13 | 15.5 | 20.0 | 25.0 | 30.0 | 40.0
Точка нагрузки Z (мм) | 33.4 | 39.74 | 55.36 | 59.92 | 75.9 | 108.3 | 130.7 | 164.9

Данные по производительности (выбранные параметры)
Номинальный выходной момент (T2θ): многоступенчатые значения приведены по сериям и передаточным числам (см. паспортные данные).
Максимальный ускоряющий момент: обычно 1,8 × номинального момента (в зависимости от ступени).
Момент экстренной остановки: до 3 × номинального момента (в зависимости от применения).
Номинальная входная скорость: типично до 5000–10000 об/мин в зависимости от серии; для некоторых серий макс. до 10000 об/мин.
Классы люфта: P0 (≤1 угл.мин), P1 (≤3–5 угл.мин), P2 (≤5–7 угл.мин) в зависимости от конфигурации.
Крутильная жесткость: варьируется по сериям (например: ND047 ≈7 Н·м/угл.мин, ND064 ≈10, ND090 ≈13, NDV110 ≈23, NDV140 ≈31, NDV200 ≈67, NDV255 ≈95).
Максимальные радиальные/осевые силы и моменты наклона: приведены в таблицах производительности по сериям (радиальные силы ~1 040 Н до ~53 000 Н; осевые силы ~690 Н до ~50 000 Н для крупнейших серий).
Вращательная инерция и шум: подробности по сериям в паспорте (шум без нагрузки при 3000 об/мин типично ≤56–73 dB(A)).
КПД: ≥97% для одноступенчатых (отношения 4–10), ≥94% для многоступенчатых (отношения 16–100).
Примеры массы: ND047 0,7 кг, ND064 1,2 кг, ND090 1,2 кг, NDV110 3,0 кг, NDV140 3,0 кг, NDV200 5,6 кг, NDV255 11,9 кг, большие модели до ~99,6 кг.

Примечания по заказу / выбору
Выбирайте модель и конфигурацию с учётом требуемого передаточного числа, класса люфта (P0/P1/P2), номинального/пикового момента, радиальных/осевых нагрузок, интерфейса крепления (фланец ISO 9409) и допустимой рабочей температуры. Обратитесь к подробным таблицам по ступеням/передаточным числам для номинальных моментов, ускоряющих и аварийных моментов, максимальных нагрузок и моментов, инерции и шума.

Технические характеристики

• Семейство продукции: планетарные редукторы серии ND (префиксы ND / NDV / NDS по применению).
• Модельные размеры: 47, 64, 90, 110, 140, 200, 255, 285.
• Передаточные числа: 4 до 100.
• Варианты люфта: P0 (≤1 угл.мин), P1 (тип. ≤3–5 угл.мин), P2 (тип. ≤5–7 угл.мин).
• Номинальный момент: прибл. 15 – 1140 Н·м (в зависимости от модели/ступени).
• Коэффициент ускоряющего момента: прибл. 1,8 × номинального момента (тип.).
• Момент экстренной остановки: до 3 × номинального момента.
• Защита: IP65.
• КПД: ≥97% (1 ступень), ≥94% (многоступенчатые).
• Ресурс: 20000 ч (непрерывная работа 10000 ч).
• Температура эксплуатации: -10 °C до 90 °C.
• Смазка: синтетическое смазочное средство (заводская заливка/спецификация).
• Крепление: фланцевое, совместимо с ISO 9409; любая ориентация.
• Шум: значения без нагрузки по сериям (напр. ≤56–73 dB(A)).
• Массы: см. паспорт для точных масс по моделям.
