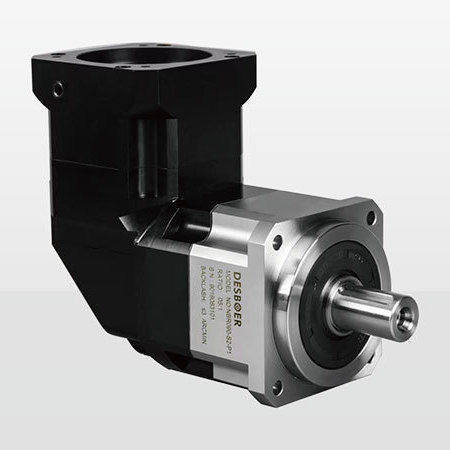

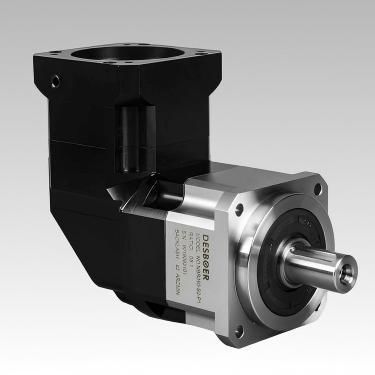

Угловая передача с конической передачей NBR series

со спиральным коническим редукторомортогональнаяс выходным валом

Обзор продукта
Право‑угловые планетарные редукторы серии DESBOER NBR сочетают спирально‑коническую входную ступень с прецизионными планетарными ступенями, обеспечивая компактную и эффективную передачу мощности для сервоприводов и систем управления движением. Доступные размеры: NBR042, NBR060, NBR090, NBR115, NBR142, NBR180. Диапазон передаточных чисел: 3–200. Варианты зазора: P0 ≤2 arcmin, P1 ≤4 arcmin, P2 ≤9 arcmin. Номинальный выходной крутящий момент: 13–1140 Nm. Класс защиты: IP65. Температура эксплуатации: -10…90 °C.

Инструкции по заказу
Указывайте серию/модель (например, NBR060), требуемое передаточное число, класс зазора (P0/P1/P2), выходной интерфейс (фланец/вал), фланец/адаптер для двигателя и любые специальные требования по установке или ориентации.

Ключевые характеристики

• Высокоточное маслозащитное уплотнение для снижения трения и повышения КПД.
• Класс защиты IP65 для непрерывной работы до 90 °C.
• Прецизионные подшипники для повышенной радиальной и осевой нагрузки.
• Интегрированная планетарная компоновка для большего крутящего момента и оптимальной передачи мощности.
• Моноблочный корпус для размерной стабильности и крутильной жёсткости.
• Косозубые передачи для плавной, малошумной передачи и повышенной точности.
• Спирально‑коническая входная передача для компактной право‑угловой компоновки и оптимальной эффективности.

Точка нагрузки подшипника Z (выход) — Серия / Межцентровое расстояние X (mm) / Точка нагрузки Z (mm)
Серия,Межцентровое расстояние X (mm),Точка нагрузки Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5

Данные по характеристикам редуктора (выбранные параметры)
T2N Номинальный выходной момент (Nm): примерные одноступенчатые значения зависят от размера/передачи (напр., 50, 120, 190, 320, 550; максимум до 1140 Nm).
TzR Максимальный момент при разгоне: 1,8 × номинальный момент.
T2N0 Момент при экстренной остановке: 3 × номинальный момент.
n1N Номинальная входная скорость: до ≈3000–5000 rpm (зависит от модели/ступени).
Номинальная максимальная входная скорость (n1s): до 6000–10000 rpm в зависимости от конфигурации.
Классы зазора: P0 ≤2 arcmin, P1 ≈ ≤4 arcmin, P2 ≤6–9 arcmin в зависимости от ступени/передачи.
Крутильная жёсткость: варьируется по сериям (напр., NBR042 ≈3.2 Nm/arcmin до NBR180 ≈148 Nm/arcmin в зависимости от ступени).
Fzr Максимальная радиальная сила (N): примеры — NBR042 980 N, NBR060 1730 N, NBR090 3250 N, NBR115 7000 N, NBR142 9600 N, NBR180 14500 N.
Fza Максимальная осевая сила (N): примеры — NBR042 490 N, NBR060 865 N, NBR090 1625 N, NBR115 3500 N, NBR142 4800 N, NBR180 7250 N.
Крутящий момент опрокидывания (Nm): примеры — NBR042 25, NBR060 65, NBR090 152, NBR115 345, NBR142 680, NBR180 970.
Срок службы (типич.): 20000 ч (пример непрерывной работы 10000 ч).
КПД: ≥95% для многих одноступенчатых конфигураций; ≥92% для многоступенчатых конфигураций.
Масса (kg): примерные значения по сериям/ступеням: NBR042 ~0.9–1.2; NBR060 ~2.1; NBR090 ~6.4–7.8; NBR115 ~13.0–14.2; NBR142 ~24.5–27.5; NBR180 ~51.0–54.0.
Уровень шума (холостой ход, n1=3000 rpm): типично ≤61–72 dB(A) в зависимости от размера.
Положение монтажа: любое. Смазка: рекомендуется синтетическое смазочное масло. Класс защиты: IP65.

Примечания
Для значений сил и моментов в качестве эталонной принимается скорость выхода 100 rpm; радиальные/осевые силы и опрокидывающие моменты приложены к центру выходного вала, как указано в таблицах характеристик.

Характеристики / Технические спецификации

• Серия / Модель: NBR серия (NBR042, NBR060, NBR090, NBR115, NBR142, NBR180).
• Конфигурация: право‑угловая, спирально‑конический вход + планетарные ступени.
• Передаточные числа: 3–200 (в зависимости от ступени/конфигурации).
• Варианты зазора: P0 (ультраточный) ≤2 arcmin; P1 (точный) ≤4–7 arcmin; P2 (стандарт) ≤6–9 arcmin (зависит от ступени/передачи).
• Номинальный выходной крутящий момент: 13–1140 Nm (в зависимости от модели и применения).
• Номинальные/максимальные скорости: номинальная входная скорость ~3000–5000 rpm (зависит от ступени); макс. входная скорость до 6000–10000 rpm для некоторых конфигураций.
• Макс. радиальные/осевые силы и опрокидывающие моменты: см. данные; примеры выше.
• КПД: ≥95% (одноступенчатые типично), ≥92% (многоступенчатые типично).
• Срок службы (типич.): 20000 ч (пример непрерывной работы 10000 ч).
• Рабочая температура: -10 °C до 90 °C.
• Смазка: рекомендуется синтетическое смазочное средство.
• Класс защиты: IP65.
• Положение монтажа: любое.
• Уровень шума (холостой ход, n1=3000 rpm): ≤61–72 dB(A) в зависимости от модели.
