Планетарный редуктор NFR series

с винтовой зубчатой передачейсо спиральным коническим редукторомортогональный

Обзор продукта

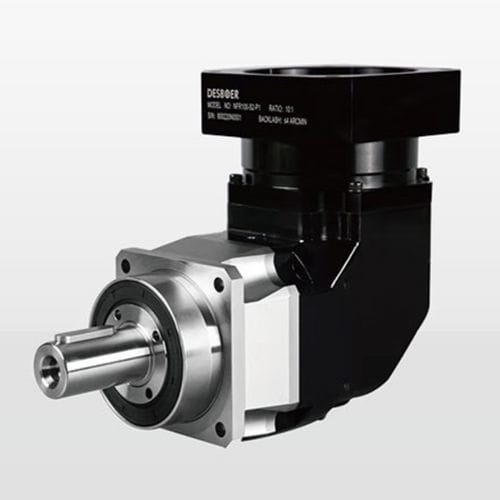

Угловой планетарный редуктор DESBOER серии NFR разработан для серво и промышленных применений, где требуются точность и высокая крутящая способность. Доступны размеры (примерно): 47 / 64 / 90 / 110 / 140 / 200 / 255 / 285; примеры моделей: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250. Передаточные числа: 3–200. Номинальный выходной момент приблизительно от 35 Н·м до 3200 Н·м в зависимости от модели и передачи. Классы люфта: P0 (ультраточный), P1 (точный), P2 (стандартный). Основные узлы: шевронные/косозубые планетарные передачи, спиральные конические колеса для углового выхода и конические роликовые подшипники для повышения радиальной/осевой нагрузки.

Инструкции по заказу
Выберите размер модели и серию (NFR). Укажите требуемое передаточное число (3–200) и класс люфта: P0 (≤2 arcmin для применимых размеров), P1 (≤4–7 arcmin в зависимости от конфигурации), P2 (≤6–9 arcmin в зависимости от конфигурации). Уточните тип фланца и дополнительные опции (предзаправка смазкой, специальные уплотнения) при оформлении заказа.

Ключевые особенности

• Угловой выход за счет спиральных конических колес для компактной компоновки привода.
• Конические роликовые подшипники для увеличения крутящего момента и жёсткости.
• Косозубые планетарные передачи для оптимальной передачи мощности, низкого шума и плавной работы.
• Высокоточныя маслозащита для снижения трения и повышения КПД.
• Степень защиты IP65, непрерывная работа до 90 °C (в зависимости от применения).
• Квадратный фланец для монтажа; допускается установка в любом положении.
• Варианты люфта до ≤2 arcmin для ультраточных позиционирующих применений.

Технические характеристики (выдержка)
Представленные данные зависят от модели и числа ступеней. Примеры: расстояния между центрами и точки нагрузки различаются для разных размеров NFR; номинальный выходной момент (T2N) — ориентировочные значения от десятков до тысяч Н·м (см. таблицы для точного соответствия). Операционная жёсткость и эксплуатационные данные: жёсткость увеличивается с ростом модели (например: 8 / 14 / 31 / 57 / 182 / 400 / 580 Нм/arcmin). Максимальные радиальные/осевые силы и моменты наклона увеличиваются в зависимости от модели (подробные значения в таблицах). КПД: ≥95% для распространённых диапазонов ступеней; зависит от конфигурации. Номинальная входная скорость по модели до ~8000 об/мин. Уровни шума (без нагрузки, 3000 об/мин): примерно ≤63–75 дБ(A). Смазка и ресурс: указан синтетический смазочный материал; ориентировочный ресурс ~20000 ч (зависит от конфигурации). Степень защиты: IP65. Рабочая температура: -10 °C до 90 °C.

Примечания
Значения производительности (момент, силы, инерция, шум, КПД, масса) зависят от выбранной модели NFR и конфигурации ступень/передаточное число. Приведённые силы, если указано, относятся к центру выходного вала при 100 об/мин. При проектировании или заказе обращайтесь к полным таблицам характеристик для точных значений по каждой модели и передаточному числу.

Характеристики / технические спецификации

• Brand: DESBOER.
• Серия: NFR (угловой планетарный редуктор).
• Модели / размеры: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250 (размеры на странице: 47, 64, 90, 110, 140, 200, 255, 285).
• Передаточные числа: 3–200 (одноступенчатые и многоступенчатые варианты).
• Классы люфта: P0 (Ультраточный ≤2 arcmin), P1 (Точный ≤4–7 arcmin), P2 (Стандарт ≤6–9 arcmin).
• Номинальный выходной момент (T2N): примерно 35–3200 Н·м (в зависимости от модели и передаточного числа).
• Подшипники: конические роликовые подшипники.
• Шестерни: косозубые планетарные и спиральные конические для углового выхода.
• Класс защиты: IP65.
• Рабочая температура: -10 °C до 90 °C.
• Смазка: синтетическая смазка (предварительная заливка по спецификации).
• КПД: ≥95% для типичных диапазонов (зависит от конфигурации).
• Монтаж: в любом положении; поддерживается квадратное фланцевое крепление.
• Масса: зависит от модели (примеры в таблицах).
