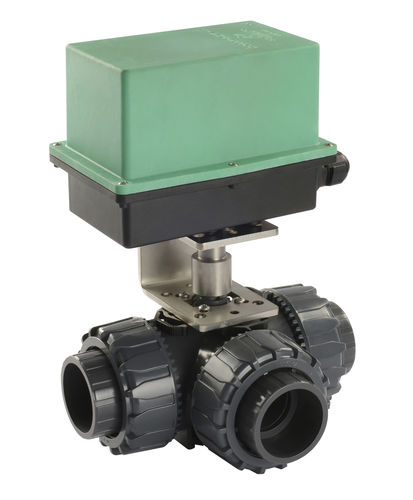

Механизированный привод для клапана COMPACT DC

90°компактныйDC

ОТОПЛЕНИЕ / ОХЛАЖДЕНИЕ / ПРОМЫШЛЕННОЕ ИСПОЛЬЗОВАНИЕ Питание AC/DC с 2 дополнительными микропереключателями Привод ALL-IN-ONE для 3 точек без реле или 2 точек с подключением реле Класс защиты: IP67 Время работы: 30 сек для поворота на 90° - 22 Нм ISO 5211 соединение F03-F05 q 9-11 На рисунках показана схема подключения электропривода с устройством управления 2-POINT ON/OFF. Схема подключения показана в открытом и закрытом виде. соответственно. Подача питания через фазу на клемму 2 приводит к закрытию клапана (электрическое автоматическое закрытие); подача питания через клемму 3. тоже приводит к открытию клапана. На рисунках показана электрическая схема привода с устройством управления 3-POINT ON/OFF. Схема подключения показана в открытом и закрытом состоянии соответственно. Когда фаза проходит через клемму 3. клапан открывается: наоборот, когда фаза проходит через клемму 2. клапан закрывается. Фаза может быть направлена на клемму 2, клемму 3 или ни на одну из них, чтобы получить частичное открытие клапана. Это необходимо для модуляции потока, когда требуется перерегулирование. Каждый привод должен управляться одним электроприводом.
