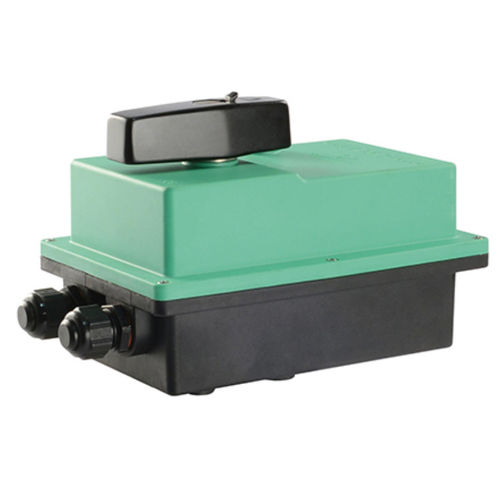

Механизированный привод для клапана UY series

90°180°IP67

УНИВЕРСАЛЬНЫЙ ПРИВОД PRO СОЕДИНЕНИЕ ISO 5211 ПРОМЫШЛЕННОЕ ИСПОЛЬЗОВАНИЕ Привод ALL-IN-ONE для 3 точек без реле или 2 точек с подключением реле Защищенный тип, ручное аварийное управление, 2 дополнительных микропереключателя АКСЕССУАРЫ ПО ЗАПРОСУ - Изоляционные прокладки с ручным открыванием и без него (см. раздел "Корпуса клапанов"). - Антиконденсатное сопротивление, для предотвращения риска образования конденсата внутри привода. - Исполнение 60 Гц. На рисунках показана электрическая схема привода с устройством управления 2-POINT ON/OFF. Схема подключения показана в открытом и закрытом виде. соответственно. Подача питания через клемму 2 приводит к закрытию клапана (электрическое автоматическое закрытие); подача питания через клемму 3. также приводит к открытию клапана. На рисунках показана электрическая схема привода с устройством управления 3-POINT ON/OFF. Схема подключения показана в открытом и закрытом состоянии соответственно. Когда фаза проходит через клемму 3. клапан открывается: наоборот, когда фаза проходит через клемму 2. клапан закрывается.
