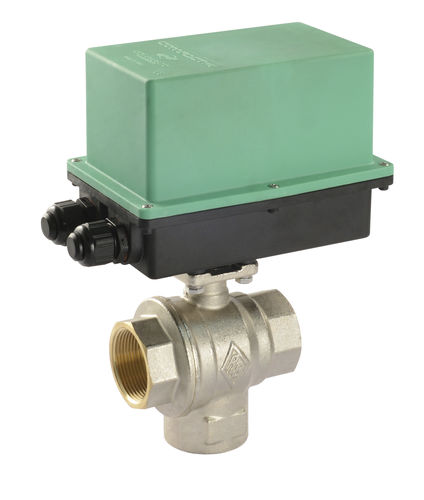

Механизированный привод для клапана DY series

90°DC

ДИАМЕТР ПРИВОДА ПОСТОЯННОГО ТОКА ISO 5211 ПРИСОЕДИНЕНИЕ НАГРЕВАНИЕ / ОХЛАЖДЕНИЕ / ПРОМЫШЛЕННОЕ ИСПОЛЬЗОВАНИЕ Питание переменного/постоянного тока с 2 дополнительными микропереключателями ALL-IN-ONE привод для 3 точек без реле или 2 точки с релейным подключением Класс защиты: IP67 Время работы: 30 сек для вращения на 90° - 22 Нм Разъем ISO 5211 F03-F05 q 9-11 Diamant: 12V DC и Diamant: 24V DC моторизованные клапаны используются с питанием постоянным током. Важное значение (температура является ablllty для достижения высоких крутящих моментов захвата и очень быстро опера-Ting tlmes. В частности, они широко используются для регулирования и перехвата жидкостей в: системы автоматизации на водных судах Системы автоматизации на гражданском и промышленном транспорте промышленные системы в целом, использующие горячие и холодные жидкости Системы, использующие альтернативную энергию Системы автоматизации в целом зоотехнические системы На рисунках показана схема привода с 2-контактным устройством управления ВКЛ/ВЫКЛ. Схема подключения показана в разомкнутом и закрытом состоянии соответственно. Подача питания на клемму 2 закрывает клапан (электрическое автоматическое закрытие): подача питания на клемму 3. также открывает клапан. клемма 1: произвольная полярность (DC) или фаза 1 (AC); клемма 2: положительная полярность (DC) или фаза 2 (AC) для замыкания; клемма 3: положительная полярность (DC) или фаза 2 (AC) для размыкания.
