ПРОМЫШЛЕННОЕ ИСПОЛЬЗОВАНИЕ
Пружинный возврат или пневматический привод двойного действия

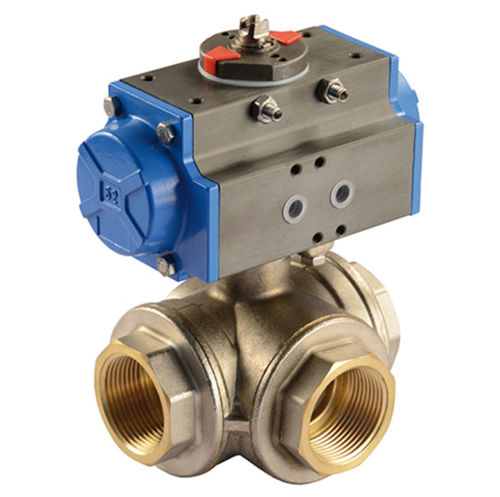

3-ходовой шаровой кран FFF BRASS, полный проход
См. вышеприведенную диаграмму.
В фазе открытия привод обеспечивает выходной крутящий момент в разомкнутом состоянии, сохраняя при этом постоянное давление питания. Ослабление связано с тем, что в этой фазе пружины подвергаются деформации и поглощают эластичную потенциальную энергию.
Вышеуказанная энергия будет доступна во время фазы закрытия. Именно в этой второй фазе пружины растягиваются и выполняют свои функции. без необходимости использования какой-либо внешней энергии.
Поэтому крутящий момент замыкания характеризуется 4 основными значениями:
вращение при открытии:
MAD: крутящий момент привода с растягивающимися пружинами MAC: крутящий момент привода с сжатой пружиной Вращение замыкания:
MMC: момент сжатия пружин MMD: момент вытягивания пружин
---
