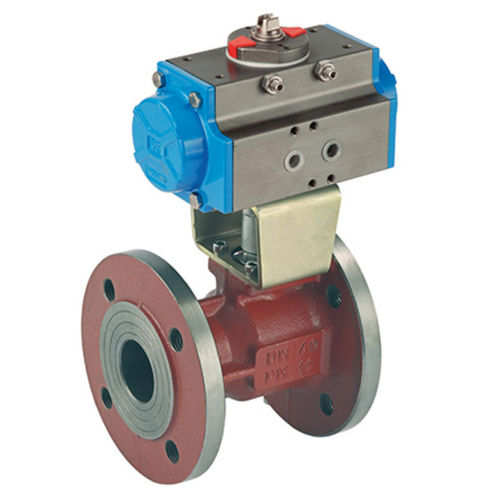

Клапан со сферическим золотником P7300 series

пневматическийдвойнойиз чугуна

ПРОМЫШЛЕННОЕ ИСПОЛЬЗОВАНИЕ Пружинный возврат или пневматический привод двойного действия 2-ходовой шаровой кран CAST IRON, FLANGED, полнопроходной PN16 срабатывает при подаче сжатого воздуха в выпускную камеру и автоматически дозирует его, возвращая до атмосферного давления. (см. функциональную схему) открывается, подавая сжатый воздух в выходную камеру и дозирует подачу сжатого воздуха в обратную камеру. (см. функциональную схему) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДА - максимальное рабочее давление: 8 бар - минимальное давление сжатого воздуха: 6 бар - рабочая температура в помещении: минимум -20°C максимум +85°C - поворот: 90° См. вышеупомянутую схему. В фазе открытия привод обеспечивает уменьшение выходного момента с увеличением степени открытия при сохранении постоянного давления питания. Снижение момента обусловлено тем, что в этой фазе пружины подвергаются деформации и поглощают упругую потенциальную энергию. Эта энергия будет доступна во время фазы закрытия. Именно во время этой второй фазы пружины растягиваются и выполняют свои функции, не требуя внешней энергии. Таким образом, момент отключения характеризуется 4 основными значениями: Вращение открытия: MAD: крутящий момент привода с растянутыми пружинами MAC: крутящий момент привода со сжатой пружиной Вращение закрытия: MMC: крутящий момент со сжатыми пружинами MMD: крутящий момент с растянутыми пружинами
