Горизонтальный термопластавтомат MK6PRO

сервогидравлическийс быстрыми цикламис отбором проб

Обзор
Сформулированная на основе принципов стабильности, высокой отдачи и проверенной надежности, серия MK6 сочетает продуманный промышленный дизайн с мощной интеллектуальной системой управления и ведущими в отрасли характеристиками. Эталон в инжекционном литье.

Пример модели

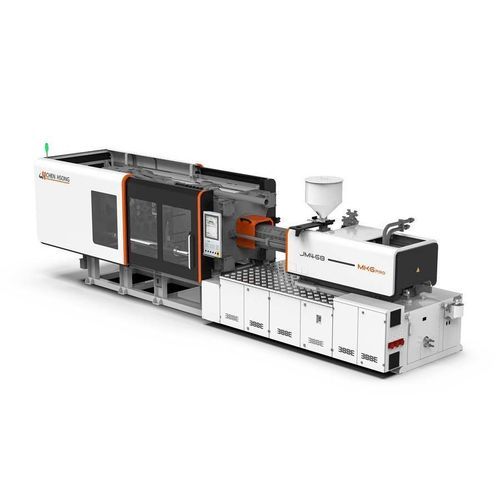

JM468-MK6 PRO (пример модели в линейке MK6PRO).

Управление
Машина может быть оснащена современными системами управления KEBA или B&R (по запросу), обеспечивающими проверенную надежность и точную работу.

Ключевые преимущества

• Стабильность и промышленный дизайн для высокой производительности и надежности
• eDrive™ (опция): повышает эффективность производства на 10%–30% за счёт одновременной пластикации при открытии/закрытии формы и выталкивании
• Качество изделий: на 26% увеличен энергетический блок для более длительного времени удержания и на 18% увеличена масса впрыска для расширения диапазона размеров изделий
• Поддержка одновременного восстановления / параллельной пластикации для сокращения цикла

Применение

• Авиакосмическая и оборонная промышленность
• Электроника
• Потребительская электроника
• Упаковка косметики
• Автомобильная промышленность

Опции / настраиваемые функции (выбор представлен на странице продукта)

• Интерфейс Euromap 70 & 70.1 для магнитных захватов формы
• Увеличенная высота формы
• Механическая защитная планка
• Электрическая передняя дверь с датчиком
• Инфракрасная световая защита (передняя дверь)
• Автоматическая смазка для регулировки высоты формы
• Ручной масляный насос для регулировки высоты формы
• Дополнительные выдвижные элементы (core-pulls)
• Дополнительные продувы воздухом
• Параллельные движения выдвижных элементов
• Ejection-on-fly (выталкивание в полёте)
• Автоматическое управление усилием зажима
• Биметаллический винт и цилиндр
• Запирающая форсунка
• Автоматическая смазка инжекционной единицы
• Одновременное восстановление / параллельная пластикация
• Ручной смазочный насос для инжекционной единицы
• Сигнализация при обрыве термопары
• Управление клапанами гидравлических/пневматических ворот
• Розетки питания 240V1P32A
• Гидравлический байпасный фильтр
• Подогрев гидравлического масла
• Подключение Industry 4.0
• Интерфейс OPC-UA

Контроллер / Smart-функции
Часть семейства iChen™ Smart: iChen Smart Factory (локальное управление и исполнение на участке), iChen Cloud (мультисайтовое подключение и аналитика) и iChen AI Molder (помощник на уровне машины для сокращения наладок штампов, стабилизации производства и повышения стабильности качества).

Таблицы продукта — Зажим (сводка)
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Clamp Force — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Clamp Opening Stroke (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Platen Dimensions (HxV) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distance Between Tie Bars (HxV) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Mold Thickness (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Max. Daylight — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Ejector Force (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Ejector Stroke (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
No. of Ejectors — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Locating Ring Diameter — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

Таблицы продукта — Инжекционная единица (сводка)
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Screw Diameter — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Screw L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Injection Capacity (Calculated) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Injection Shot Weight (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Injection Pressure (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Injection Rate (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Injection Speed (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Injection Stroke (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Plasticising Rate (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
Screw RPM (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Nozzle Contact Force (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Nozzle Stroke (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

Таблицы продукта — Прочее (сводка)
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
System Pressure — MPa — 17.5 (all models)
Motor Power (Rated) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Barrel Heating Power (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Temperature Control Zones — Zone — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Machine Dimensions (L×W×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Oil Tank Capacity — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Machine Weight — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

Примечания
Технические характеристики могут быть изменены без предварительного уведомления.
