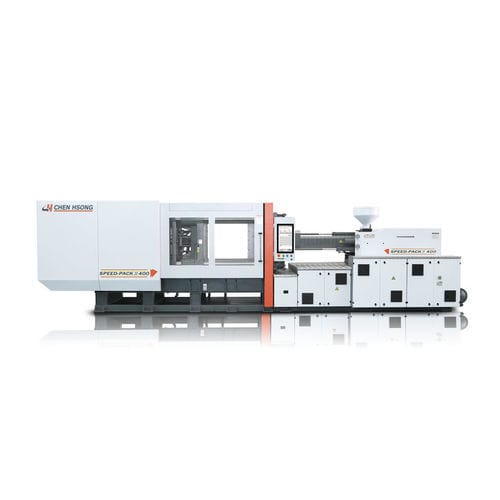

Горизонтальный термопластавтомат SPEED series

гидравлическийдля ПЭТФдля PS

Обзор
Серии Speed & Speed Pack II оснащены Precision HydraulicsTM (разработка Японии) и современным программным обеспечением моделирования и управления, что снижает ненужные перепады давления и оптимизирует гидравлическую схему для высокоскоростной инжекционной литьевой обработки.

Точная инжекция
На осях зажима, впрыска и выбрасывателя используются высокоточные линейные датчики перемещения, обеспечивающие защиту формы при низком давлении. Сбалансированные двойные гидроцилиндры и линейные направляющие снижают трение и обеспечивают стабильное высокоточное управление впрыском.

Зажим
Доступный диапазон усилия смыкания: серия SPEED 128–468 т; серия SPEED-PACK 260–470 т.

Ключевые особенности серии Speed Pack

• Высокая точность: линейные датчики для зажима; сбалансированные двойные цилиндры и линейные направляющие для низкого трения и повторяемости.
• Высокоэффективные сервомоторы: снижение энергопотребления до 80% при обеспечении точной и малошумной работы.
• Безмасляные графитовые втулки: самосмазывающиеся втулки, не требующие смазочного масла — меньше загрязнений, износа и затрат.
• Оптимизированный инжекционный блок: стандартные инжекционные блоки, оптимизированные для высокоскоростных применений с повышенной скоростью и давлением впрыска.

Европейские спецификации

• Совместимость EUROMAP: расположение отверстий плиты и схема выбрасывателя в соответствии с Euromap, где применимо (схемы могут отличаться в зависимости от конструкции плиты).
• Стандартные европейские комплектующие: гидравлические клапаны (Bosch Rexroth или Vickers), гидравлический насос (Eckerle), линейные датчики (Gefran или Novotechnik), электрические компоненты (Siemens, Schneider, Telemecanique, PILZ).

Управление и контроллер

• Контроллер B&R с замкнутым контуром для высокоскоростных приложений и управления производственной ячейкой.
• Удобный 15.6" мультитач HMI для наглядной визуализации процесса.
• I/O на базе CAN-Bus для быстрой реакции; изолированные и расширяемые I/O для специальных опций и автоматизации.
• Сохранение данных и отчётность: неограниченное хранение данных формы через USB; расширенные отчёты и журналы производства, параметров и аварий.
• Готовность к Industry 4.0: поддержка облачных сервисов и интерфейс OPC-UA.

Таблицы — Зажим (серия SPEED)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

Таблицы — Зажим (серия SPEED-PACK)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

Таблицы — Инжекционный блок (серия SPEED)
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

Таблицы — Инжекционный блок (серия SPEED-PACK)
Выбранные значения: таблицы инжекции серии SPEED-PACK соответствуют значениям серии SPEED с модельно-зависящими отличиями в объёмах, диаметрах винта, L/D, скоростях/производительности впрыска и ходах, как указано выше.

Примечания
Технические характеристики могут быть изменены без предварительного уведомления.

Технические характеристики

• Технология: Precision HydraulicsTM (японская разработка).
• Диапазон зажима: SPEED 128–468 т; SPEED-PACK 260–470 т.
• Инжекционный блок: объёмы, веса, диаметры винта, L/D, давления и производительности зависят от модели (см. таблицы).
• Привод/эффективность: высокоэффективные сервомоторы (снижение энергопотребления до 80%).
• Втулки: безмасляные графитовые самосмазывающиеся втулки.
• Управление: B&R закрытый контур контроллера; 15.6" мультитач HMI; CAN-Bus I/O; OPC-UA / готово к Industry 4.0.
• Европейские компоненты: клапаны Bosch Rexroth или Vickers; насос Eckerle; датчики Gefran или Novotechnik; электрические компоненты Siemens/Schneider/Telemecanique/PILZ.
• Опции: Euromap интерфейсы, увеличенная высота формы, защитные рейки, электрические двери, ИК-барьеры, автоматическая/ручная смазка, дополнительные выталкиватели/воздушные продувы, управление valve gate, подключение Industry 4.0, гидравлический байпас/фильтр, предварительный подогрев масла и другие настраиваемые опции.
