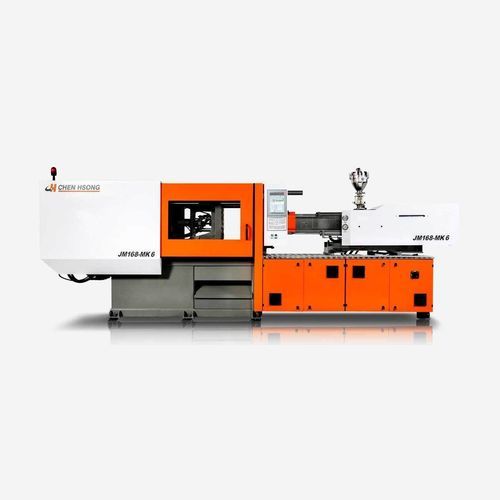

Горизонтальный термопластавтомат Mark 6

сервогидравлическийдля ПВХдля ПЭТФ

Обзор
MK6 представляет собой шестое поколение серии инжекционных литьевых машин JetMaster. Механизм зажима, основание станка и инжекционный узел усилены для повышения эффективности и общей стабильности в диапазоне JM88–JM668.

Стабильность и производительность
Усиленные плиты и расположение тяг, а также модернизированный инжекционный узел обеспечивают лучшее распределение напряжений при зажиме и более равномерную динамику впрыска для высоконапорных применений, снижая разброс циклов.

Точность — энергоэффективность
Машины серии MK6 используют серво-гидравлическую технологию SVP/3, обеспечивая до ~80% экономии энергии по сравнению со старым оборудованием с фиксированным рабочим объемом. Precision HydraulicsTM достигает повторяемости в пределах 0,05% по критическим осям, улучшая стабильность деталей и выход годной продукции.

Основные преимущества машин JM-MK6

• Низкое энергопотребление: высокоэффективная система Innovance сервопривода снижает энергопотребление до 80% и обеспечивает сверхнизкий уровень шума.
• Гибкость производства: увеличенный просвет между тягами и максимальные ходы позволяют работать с более широким спектром пресс-форм.
• Переработанная плита: лучшее распределение усилий зажима обеспечивает более легкую, быструю работу и увеличенный срок службы.
• Быстрая установка пресс‑форм: переработанная система выбрасывания соответствует стандарту SPI и имеет достаточное пространство для направляющих выбрасывателя, что ускоряет монтаж пресс-формы.
• Улучшенная производительность впрыска: инжекционный узел на подшипниковых направляющих сглаживает работу двойных цилиндров и улучшает поглощение нагрузок.
• Сокращение времени цикла: высоконапорный впрыск и быстрая восстановительная скорость уменьшают время цикла.
• Эргономика: продуманные двери и крышки безопасности обеспечивают удобный доступ для эксплуатации и обслуживания.
• Низкое обслуживание: повторяемое и надежное производство с пониженной потребностью в техобслуживании.

Европейские спецификации

• Стандартные отверстия и шаблоны выбрасывателя по EUROMAP (могут отличаться в зависимости от конструкции плиты).
• Стандартные европейские компоненты: гидравлические клапаны (Bosch Rexroth или Vickers), гидравлический насос (Eckerle), линейные датчики (Gefran или Novotechnik), электрические компоненты (Siemens, Schneider, Telemechanique, PILZ).

Технические данные зажима (таблица)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

Технические данные инжекционной единицы (таблица)
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

Опции и управление
Интегрированный контроллер B&R PPC2200 (адаптирован для MK6), система с замкнутым контуром, 15,6" сенсорный HMI, CAN-bus I/O, подключение Industry 4.0, интерфейсы OPC‑UA / Euromap, сохранение данных и функции отчётности. Доступные опции: дополнительные вытяжки сердечника, параллельное движение сердечника/эвжектора, Euromap 70/70.1, увеличенная высота формы, автоматическая смазка для регулировки высоты формы, безмасляные втулки для тягового механизма, биметаллические винты/бочки, функции винтов для PET/PVC, PVC/UPVC инжекционные узлы, запирающая форсунка, последовательная инъекция, изоляция боч��, параллельная пластификация, hotrunner Euromap 14 (до 16 зон), выталкивание в полёте и вытяжка сердечника в полёте.

Характеристики / Технические спецификации

• Семейство продуктов: JetMaster MK6 (серия JM-MK6) с моделями JM88 по JM668.
• Технология привода: SVP/3 серво-гидравлическая система для до ~80% энергосбережения по сравнению со старыми машинами с фиксированным рабочим объёмом.
• Повторяемость: Precision HydraulicsTM обеспечивает повторяемость в пределах 0,05% по критическим осям.
• Диапазон усилия зажима: 88 т — 668 т (в зависимости от модели).
• Инъекция: двойные cross-parallel высоконапорные инжекционные цилиндры, давления инъекции ≈ 21,000–36,000 PSI; объёмы впрыска ≈ 4 oz до 109 oz в зависимости от модели/конфигурации.
• Отношение L/D и диаметры винта: множественные опции на модель (см. таблицу инжекционной единицы).
• Стандарты и компоненты: интерфейсы, совместимые с Euromap; основные европейские компоненты от Bosch Rexroth / Vickers (клапаны), Eckerle (насос), Gefran / Novotechnik (датчики), Siemens/Schneider/Telemechanique/PILZ (электрика).
• Управление и автоматика: контроллер B&R PPC2200, 15,6" мульти‑тач HMI, CAN-bus I/O, подключение Industry 4.0 и OPC‑UA/Euromap.
• Доступные опции: вытяжки сердечника, запирающие форсунки, специализированные винты/бочки, интеграция hotrunner, последовательная инъекция и множество настроек, связанных с пресс-формой.
