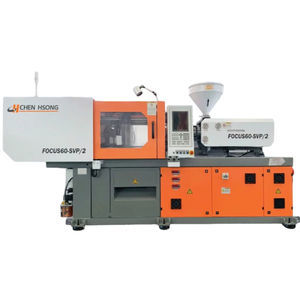

Горизонтальный термопластавтомат EH series

электрическийсервоэлектрическийдля медицинских приборов

Обзор
Приводится в действие четырьмя запатентованными 4A-технологиями: Agile Boost Control (ABC), Auto Stress Release System (ASRS), All Adapt (AA) и AxP with Floating Point Toggle. Серия SPARK EH обеспечивает электрическое литье под давлением с высокой точностью, стабильностью, скоростью и энергоэффективностью за счет передовых систем управления и промышленных компонентов.

Позиционирование
SPARK EH 100 — электрическая серия с диапазоном усилия смыкания 100–550 тонн (примеры). Разработана для широкого спектра промышленных применений литья под давлением.

Ключевые технологии / особенности

• Agile Boost Control (ABC)
• Auto Stress Release System (ASRS) — улучшает стабильность, распределение напряжений и сокращает простои
• All Adapt (AA)
• AxP with Floating Point Toggle
• Высокочувствительная сервосистема (гибридный уровень отзывчивости, серво <30 ms)
• Опциональный контроллер KEBA или B&R (по запросу)
• Оптимизированное аппаратное и программное управление движением
• Интеграция с iChen Smart Family: iChen Smart Factory, iChen Cloud и AI Molder для связности цеха и предприятия

Применения

• Медицинские расходные материалы и компоненты
• Оптика и прецизионные детали
• Игрушки и потребительские компоненты
• Автомобильная промышленность — технические и интерьерные детали

Доступные модели / варианты

• EH100 A
• EH100 B
• EH100 C
• EH120 A
• EH120 B
• EH120 C
• EH150 A
• EH150 B
• EH150 C
• EH150 A+
• EH150 B+
• EH150 C+
• EH150 D+
• EH180 A
• EH180 B
• EH180 C
• EH230 A
• EH230 B
• EH230 C
• EH300 A
• EH300 B
• EH300 C
• EH300 A+
• EH300 B+
• EH300 C+
• EH360 A
• EH360 B
• EH360 C
• EH450 A
• EH450 B
• EH450 C
• EH550 A
• EH550 B
• EH550 C

Полные спецификации — Усилие смыкания (кратко)
Подробные спецификации усилия смыкания указаны для каждой модели и включают диаметр винта, ход впрыска, объем впрыска, давления впрыска/удержания, размеры плит, расстояния между направляющими, толщину формы и усилие смыкания. Примеры: EH100 A — 1000 kN (100 т); EH550 A — 5500 kN (550 т).

Полные спецификации — Впрыскной блок (кратко)
Данные впрыскного блока по моделям включают диаметры винта (25–90 мм), ход впрыска, объем (примерно 49 см³ до 2704 см³), массы выстрела, скорости впрыска и показатели пластикации. Подробные значения в таблицах по моделям.

Полные спецификации — Прочее (кратко)
Прочие данные по моделям: номинальная мощность двигателя, максимальный номинальный ток, давление системы (типично 17,5 MPa), расход системы, емкость масляного бака, габариты машины и вес. См. таблицы моделей для точных значений.

Примечания
Спецификации могут быть изменены без предварительного уведомления.

Технические характеристики

• Название серии: SPARK EH
• Выделенная модель: SPARK EH 100
• Диапазон усилия смыкания: 1000 kN (100 т) — 5500 kN (550 т)
• EH100 A — Диаметр винта: 25 мм
• EH100 A — Ход впрыска: 100 мм
• EH100 A — Объем впрыска: 49 см³
• EH100 A — Масса выстрела: 45 г (1,6 oz)
• EH100 A — Макс. давление впрыска: 260 MPa
• EH100 A — Давление удержания: 208 MPa
• EH100 A — Скорость пластикации: 7,8 г/с
• EH100 A — Макс. обороты винта: 350 rpm
• EH100 A — Мощность нагрева цилиндра: 6,3 kW
• EH100 A — Зоны температуры цилиндра: 3+1
• EH100 A — Размеры плит: 640×590 мм
• EH100 A — Габариты машины: 4575×1384×1923 мм
• EH100 A — Вес машины: 3900 кг
• EH100 A — Объем масляного бака: 60 L
• EH100 A — Расход системы: 30 L/min
• Опции управления: контроллер KEBA или B&R (по запросу)
• Smart/IIoT опции: iChen Smart Factory, iChen Cloud, AI Molder
