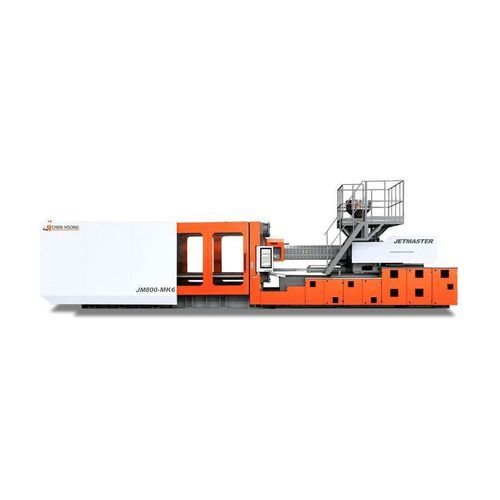

Горизонтальный термопластавтомат JM MK6 series

сервогидравлическийс быстрыми цикламивысокая производительность

Обзор
Серия литьевых машин Jetmaster MK6 Large приводится в действие революционной интеллектуальной сервосистемой. Блок питания SVP/2 сочетает быстро реагирующий зубчатый насос с высокоточным сервомотором, интегрированным с проприетарным серво-приводом, что одновременно обеспечивает высокую скорость отклика, высокую точность и низкое энергопотребление.

Ключевые преимущества

• Быстро – Точно – Энергосберегающе: эффективная система Innovance Servo Drive снижает потребление энергии до 80%, обеспечивая высокую точность и низкий уровень шума.
• Диапазон усилия: от 800 до 1650 тонн, что обеспечивает возможность формовки крупных деталей.
• Переработанная плитa (platen) для лучшего распределения усилий при зажиме, более лёгкой и быстрой работы и увеличенного ресурса.
• Ускоренная установка формы благодаря переработанной системе вытолкивания, соответствующей стандарту SPI, с большим пространством для толкателей.
• Гибкость производства: больший зазор между направляющими и увеличенные ходы для размещения различных форм.

Основные преимущества (подробно)

• Низкое энергопотребление: Innovance Servo Drive снижает расход энергии и обеспечивает очень тихую работу.
• Гибкость производства: больший зазор между направляющими и увеличенные ходы для различных форм.
• Переработанная плита: улучшенное распределение напряжений зажима, более лёгкая/быстрая работа, повышенный срок службы.
• Быстрая установка формы: расположение вытолкивателей по стандарту SPI и достаточное пространство для вытолкательных стержней.
• Лучшая производительность: впрысковый блок на подшипниковых направляющих для равномерной работы впрысковых цилиндров.
• Сокращение времени цикла: впрыск под высоким давлением и быстрая восстановительная скорость уменьшают время цикла.
• Эргономика: продуманные дверцы и крышки безопасности максимизируют пространство для обслуживания и эксплуатации.
• Низкие требования к обслуживанию: повторяемое и надёжное производство при малом объёме обслуживания.

Европейские спецификации и компоненты

• Стандартный рисунок отверстий и рисунок вытолкивателей EUROMAP (может отличаться в зависимости от конструкции плиты). П-образные пазы или другие варианты по запросу.
• Европейские компоненты: гидравлические клапаны Bosch Rexroth или Vickers; гидравлический насос Eckerle; линейные датчики Gefran или Novotechnik; электрические компоненты Siemens, Schneider, Telemechanique, PILZ.

Управление

• Контроллер B&R (PPC2200): интегрированное решение автоматики для высокоскоростных применений и управления полными производственными ячейками.
• Удобный 15,6" мультисенсорный дисплей для наглядной визуализации процессов.
• Интеллектуальная система управления: I/O на базе CAN-bus для быстрой реакции и надёжности; изолированные и расширяемые I/O для специальных опций/автоматизаций.
• Данные: неограниченное сохранение данных по пресс-формам на USB-накопитель; расширенные отчёты по производству, настройкам, авариям и журналам; поддержка сети для подключения к облаку/IoT.

Впрыск

• Диапазон давления впрыска: от 21000 PSI до 36000 PSI, обеспечивается двойными кросс-параллельными высоконапорными впрыскными цилиндрами.
• Диапазон массы впрыска: примерно от 4 oz до 109 oz (зависит от винта/модели).
• Точки питания впрыскной установки допускают соотношения L/D от 17 до 25.
• Впрыскной блок на подшипниковых направляющих равномерно распределяет нагрузки при впрыске, улучшая повторяемость и надёжность.
• Высокоторкный высокоскоростной гидравлический мотор и пропорциональное управление обратным давлением для равномерного восстановления.

Таблица зажима
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Max Daylight (mm) | Mould Platen (HxV) (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Center Ring Diameter (mm) | Ejector Stroke (mm) | Ejector Force (t)
Unit | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

Впрыскной блок — Винт / Ход / Рабочий объём / Масса впрыска (PS)
Machine Model | Screw Diameter (mm) (examples) | L/D ratios (examples) | Screw Stroke (mm) | Swept Volume (cm3) (examples) | Injection Weight (PS) (g) (examples)
Unit | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

Впрыскной блок — Давление / Расход / Скорость / Сопло
Machine Model | Injection Pressure (Max.) (kgf/cm2) (examples) | Injection Rate (cm3/s) (examples) | Screw Rotation Speed (rpm) (Max) | Nozzle Contact Force (t) (Max) | Nozzle Stroke (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

Примечания
Технические характеристики могут быть изменены без предварительного уведомления.
