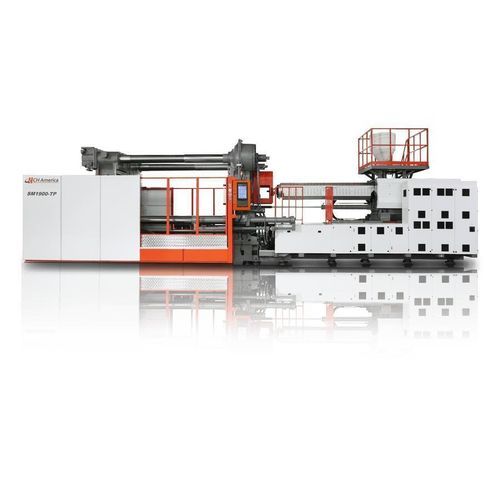

Горизонтальный термопластавтомат SM series

гидравлическийэлектрическийдля ПВХ

Обзор
Серия SuperMaster Two‑Platen (SM‑TP) — это семейство двуплитных литьевых прессов с сервоприводом, представленное в 2008 г. и постоянно модернизируемое для обеспечения высокой точности, стабильности и скорости. Диапазон усилий смыкания — от 700 до 6500 тонн, предназначен для крупносерийных промышленных применений.

Проверенная на практике работоспособность
Сотни прессов SM‑TP (SM700–SM6500) эксплуатируются по всему миру в автомобилестроении, упаковке, бытовой технике и технических пластиках, обеспечивая стабильное производство и защиту формы.

Ключевые преимущества

• Высокая скорость смыкания: открытие/закрытие до 750 мм/с, что сокращает время цикла.
• Энергоэффективный сервопривод: двигатели Innovance снижают потребление энергии до 80% при сохранении точности и низкого уровня шума.
• Mix & Match конфигурации: 14 размеров плиты можно комбинировать с 29 впрысковыми агрегатами для индивидуальных решений.
• Быстрая наладка: регулировка высоты формы и настройка за ≈20 секунд.
• Высокое давление впрыска: двойные параллельные цилиндры для давлений впрыска до ~28 000 PSI.
• Опции: эжектор в движении, электрический привод шнека, секвенциальная подача, широкая интеграция горячеканальной системы.

Европейские компоненты и стандарты

• Узоры отверстий и эжекторов соответствуют стандартам EUROMAP (T‑slot или индивидуальные варианты по запросу).
• Стандартные компоненты: клапаны Bosch Rexroth / Vickers, насосы Eckerle, датчики Gefran / Novotechnik, электрооборудование Siemens / Schneider.

Системы управления

• Beckhoff: кастомизированное PLC‑решение промышленного уровня.
• 15" мульти‑тач HMI: удобный интерфейс для управления и настройки.
• CAN‑Bus I/O и OPC‑UA: быстрые ответные линии I/O, изолируемые и расширяемые каналы, ведение отчетности и готовность к облачной/IoT интеграции.

Впрысковой агрегат

• Диапазон давления впрыска: прибл. 18 000–28 000 PSI через двойные параллельные высоконапорные цилиндры.
• Диапазон размеров шота: от малых до очень больших (несколько моделей агрегатов покрывают весь диапазон).
• Поворотный впрысковой агрегат для удобства обслуживания цилиндра и шнека.
• Агрегаты на линейных подшипниках распределяют нагрузку впрыска для повышения повторяемости.
• Привод шнека: гидромотор высокого крутящего момента или опция электрического привода; точный контроль обратного давления посредством пропорциональных/LDVT клапанов.

Модели и ключевые размеры (фрагмент)

• SM700 — 700 т, плита до 1 500 x 1 500 мм, максимальный зазор 2 300 мм.
• SM1250 — 1 250 т, плита ≈1 950 x 1 900 мм, максимальный зазор 2 800 мм.
• SM3000 — 3 000 т, плита ≈2 800 x 2 760 мм, максимальный зазор 3 900 мм.
• SM6500 — 6 500 т, плита ≈3 800 x 3 630 мм, максимальный зазор 5 200 мм, усилие эжектора до 80 т.

Примеры впрысковых агрегатов (фрагмент)

• J1 — рабочий объём 2 164 см3, шнек Ø 83 мм, L/D 22.
• J2 — рабочий объём 2 545 см3, шнек Ø 90 мм, L/D 20,3.
• Q2 — рабочий объём 7 964 см3, шнек Ø 130 мм, L/D 20,3 (доступны агрегаты до 116+ см3).

Технические характеристики

• Серия: SuperMaster Two‑Platen (SM‑TP)
• Диапазон усилия смыкания: 700–6500 т
• Скорость смыкания (открытие/закрытие): до 750 мм/с
• Энергосбережение сервопривода: до 80% с приводами Innovance
• Давление впрыска: прибл. 18 000–28 000 PSI
• Размеры плит: от 1 500 x 1 500 мм до 3 800 x 3 630 мм
• Максимальный зазор: до 5 200 мм (SM6500)
• Управление: Beckhoff PLC, 15" HMI, CAN‑Bus I/O, опции OPC‑UA
• Опции: mix & match конфигурации, горячеканальная система (до 60 зон EUROMAP14), секвенциальные клапаны, электрический привод шнека, опции для PET/PVC

Примечания
Узоры отверстий и эжекторов соответствуют EUROMAP, но могут варьироваться в зависимости от конструкции плиты. Технические данные ориентировочные и могут быть изменены без предварительного уведомления; для подробных таблиц моделей и агрегатов см. полный технический паспорт.
