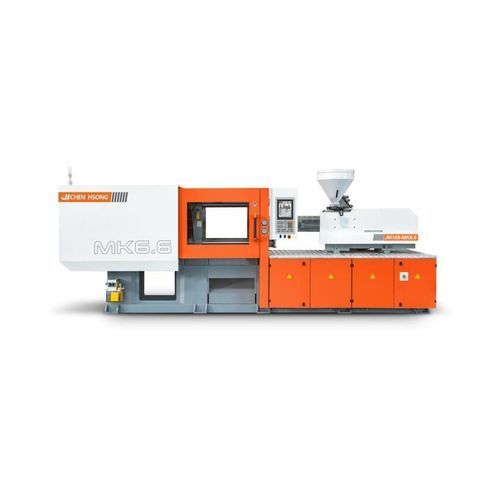

Горизонтальный термопластавтомат JM-MK6.6 series

гидравлическийдля поликарбонатадля ПК

Основные преимущества серии MK6.6 Euroseries

• Интеллект машины и эргономика Оптимизированное управление и доступ оператора для промышленного производства.
• Проверенная конструкция тумблера (toggle) Профиль управления движением настроен для высокой скорости и стабильности.
• Высокопрочные плиты Запатентованная конструкция снижает деформацию плит, обеспечивая равномерное зажатие.
• Высокоточная впрысковая группа Линейные направляющие для впрыска обеспечивают стабильность и повторяемость.

Конструкция тумблера на основе десятилетий опыта
Опытные инженеры-конструкторы отшлифовали кинематику тумблера с помощью программного моделирования и полевых испытаний. В результате снижены внутренние трения и удары, равномерно распределены нагрузки по тягам и сохранён параллелизм плит для минимизации вспышек и износа. Система работает плавно, без вибраций, повышая энергоэффективность и срок службы компонентов.

Сочетание тумблера и гидравлики
Гидравлическая схема оптимизирована с помощью CFD-моделирования и тонкой настройки, обеспечивая быстрый, точный и повторяемый контроль зажатия и впрыска, пригодный для высокопроизводительного производства.

Прочные плиты для стабильного качества деталей
Запатентованные плиты с низкой деформацией и усиленным центром обеспечивают более равномерную зажимающую силу на форме, защищая оснастку и повышая размерную стабильность изделий.

Система управления

• Профессиональный контроллер B&R 10,4" Интегрированное решение автоматизации для высокоскоростных применений и управления производственными ячейками.
• Удобный мультисенсорный HMI Ясная визуализация процесса и интуитивная эксплуатация.
• CAN-Bus I/O и кастомизированное управление Быстрый отклик и надёжность; контроллер адаптирован для серии MK6.6.

Производственный пример

• Пример детали — элемент светодиодного освещения Масса впрыска: 121 г; Полости: 8; Материал: PC; Цикл: 32,4 с.
• Форма Масса: 350 кг; Размеры: 400 мм x 400 мм x 300 мм.

Ключевые показатели производительности
Увеличение сухого цикла и скорости впрыска по сравнению с аналогичными примерами. Показатели моделирования производства: до 11 месяцев в году, 21 час в сутки; примерный диапазон энергопотребления 0,17–0,35 кВт·ч; оценочно 8 млн впрысков за 10 лет и примерная экономия энергии ~€29 400 за 10 лет (данные на основе моделирования).

Параметры зажима (таблица)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

Впрысковая группа (таблица)
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

Технические характеристики

• Серия: MK6.6 Euroseries
• Бренд: Chen Hsong
• Контроллер: B&R 10,4" профессиональный контроллер (адаптирован для MK6.6)
• Функции управления: мультисенсорный HMI; CAN-Bus I/O; интегрированная автоматизация
• Ключевые преимущества: продвинутая конструкция тумблера, оптимизированный профиль управления движением, запатентованные высокопрочные плиты, высокоточная впрысковая группа с линейными направляющими
• Доступные модели и усилия зажима: JM88-MK6 по JM668-MK6 (см. таблицу Параметры зажима)
• Данные впрысковой группы: несколько диаметров шнека и соотношений L/D для каждой модели (см. таблицу Впрысковая группа)
• Пример производства: деталь для LED-освещения — масса впрыска 121 г; 8 полостей; цикл 32,4 с
• В разделе документов продукта доступно руководство для скачивания (технический лист / брошюра PDF)
