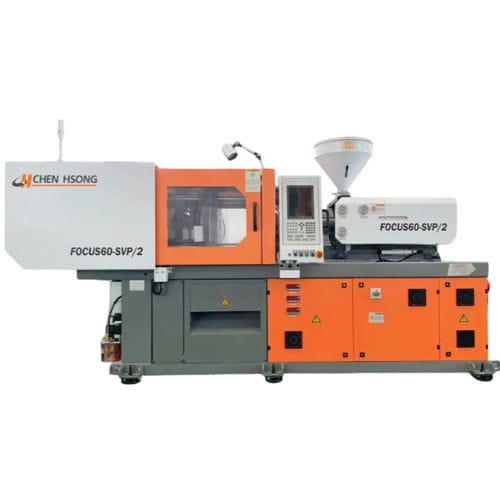

Горизонтальный термопластавтомат FOCUS SVP/2 series

гидравлический

Обзор
Линейка FOCUS SVP/2 Series представляет собой семейство энергоэффективных прессов для литья под давлением (инжекционных прессов), позиционируемых как решение для снижения энергопотребления в промышленном литье. Серия сочетает в себе регулируемый по скорости серводвигатель, приводящий фиксированный внутренний шестерёнчатый насос, и измерение давления системы в реальном времени для уменьшения энергопотребления при обеспечении высокой точности, низкого шума и малой инерции.

Серво-привод Inovance
Серво-привод Inovance разработан специально для инжекционных прессов. Он обеспечивает высокую производительность, точность, низкий уровень шума и упрощённое обслуживание. На машинах с таким приводом заявлено до 80% экономии энергии.

Экономия энергии
Система SVP/2 использует регулируемый по скорости серводвигатель для привода фиксированного внутреннего шестерёнчатого насоса. Датчик давления измеряет давление системы в реальном времени и подаёт только требуемый поток в соответствии с фактическим спросом, устраняя ненужное энергопотребление. В результате — сниженное энергопотребление, повышенная точность управления, пониженный шум и малая динамическая инерция.

Зажим (clamping)

• Зажимное усилие: от 20 до 60 тонн (модели: 20, 35, 60)

Европейские спецификации

• Стандарт EUROMAP: расположение отверстий и расположение выталкивателя согласно стандартам Euromap.
• Паттерны с T-образным пазом или другие варианты на заказ.

Примечание
Расположение отверстий/выталкивателей может отличаться от стандарта из‑за конструкции плиты.

Европейские компоненты

• Гидравлические клапаны: Bosch Rexroth или Vickers
• Гидравлический насос: Eckerle
• Линейные датчики: Gefran или Novotechnik
• Электрические компоненты: Siemens, Schneider, Telemecanique, PILZ

Clamping - таблица
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

Технические характеристики могут быть изменены без предварительного уведомления.

Инжекционный блок - таблица (объём / масса инъекции / диаметр винта / L/D)
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

Инжекционный блок - таблица (давление инъекции / производительность пластикации / скорость винта / ход винта)
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

Технические характеристики могут быть изменены без предварительного уведомления.

Управление

• Контроллер B&R: интегрированное автоматизированное решение для высокоскоростных применений и управления полными производственными ячейками.
• Удобный сенсорный экран: 10.4" мультитач HMI для наглядной визуализации процесса и управления.
• Интеллектуальная система управления: I/O на базе CAN‑Bus для быстрой реакции и надёжности.
• Гибкость: изолированные и расширяемые I/O для специальных опций и автоматизаций.
• Сохранение данных: неограниченное сохранение данных форм на USB‑накопитель.
• Расширенные отчёты: производство, настройки, записи аварий и эксплуатационные журналы.
• Готовность к сети: готово к подключению к облачным сервисам и интеграции IoT.

Опции и др. (выборочно)

• Дополнительные выталкиватели (до 6)
• Параллельное перемещение кернов
• Параллельное перемещение выталкивателей
• Совместимость с Euromap 70 и 70.1
• Увеличенная максимальная высота формы
• Автоматическая смазка при регулировке высоты формы
• Биметаллический винт и цилиндр; опции винта для PET/PVC; запирающая форсунка; теплоизоляция цилиндра; параллельная пластикация
• Интегрированная система горячеканальной до 16 зон (стандарт Euromap 14)
• Готовность к Industry 4.0 и OPC-UA

Технические характеристики

• Наименование серии: FOCUS SVP/2 Series
• Диапазон зажимного усилия: 20 t до 60 t (модели: 20, 35, 60)
• Диапазон хода открытия: 230 mm – 270 mm (в зависимости от модели)
• Диапазон максимального дня: 400 mm – 600 mm (в зависимости от модели)
• Размеры плиты формы (HxV): 370 x 340 mm до 450 x 450 mm
• Пространство между тягами (HxV): 250 x 220 mm до 310 x 310 mm
• Примеры хода/силы выталкивателя: 60 mm / 1.7 t (20); 60 mm / 2.7 t (35); 75 mm / 2.8 t (60)
• Примеры объёмов инжекционной единицы: 20–30 cm³ (20), 43–70 cm³ (35), 63–98 cm³ (60)
• Диаметры винта (примеры): 18–22 mm (20), 22–28 mm (35), 25–31 mm (60)
• Отношения L/D: типично 17.5–23 в зависимости от конфигурации
• Макс. скорость винта: до 290 rpm (20), 230 rpm (35), 240 rpm (60)
• Система управления: контроллер B&R с CAN‑Bus I/O; 10.4" мультитач HMI
• Энергосбережение: заявленное снижение энергопотребления до 80% при использовании серво Inovance
