Подставка для деталей для деталей 9-261-ESD-SET1

Диссипативный ESD держатель шарового шарнира для надежного бесступенчатого позиционирования и быстрого зажима тяжелых деталей или приборов; предназначен для прикручивания к верстаку и комплектуется точкой заземления и заземляющим кабелем.

Ключевые характеристики

• Быстросъёмный шаровой зажим для тяжелых деталей, вращение 360° и бесступенчатая фиксация
• Пластина для прикручивания (размер пластины: 150 x 106 mm)
• Резьбовой штифт: M12 x 1,5 x 20 mm; опорная поверхность прибл. Ø 20 mm
• Угол наклона ±45°; регулировка натяжения шарнира винтом в нижнем гнезде
• В комплекте шайба schnorr и контргайка для резьбы
• Корпус из литого алюминия с черным ESD порошковым покрытием, диссипативный (10^7–10^8 Ω)
• Габариты прибл. 90 x 180 x 110 mm; вес прибл. 900 g

Область применения

• Доступен в разных диаметрах шаров и с разной удерживающей силой; небольшое давление рычага обеспечивает бесступенчатую фиксацию с высокой удерживающей силой
• Варианты основания: зажим (тиски), крепление на винтах или мощные магниты
• Быстрый зажим и точная ориентация для камер, мониторов, датчиков и измерительных приборов
• Используется в приборостроении, моделировании, лабораториях, исследовательских центрах и вузах
• Подходит для ремонта электросамокатов, электровелосипедов и велосипедов в плавающих (свободных) установках
• Зажимное крепление подходит для столешниц толщиной до 80 mm; крепление на винты осуществляется через четыре сквозных отверстия Ø 9 mm

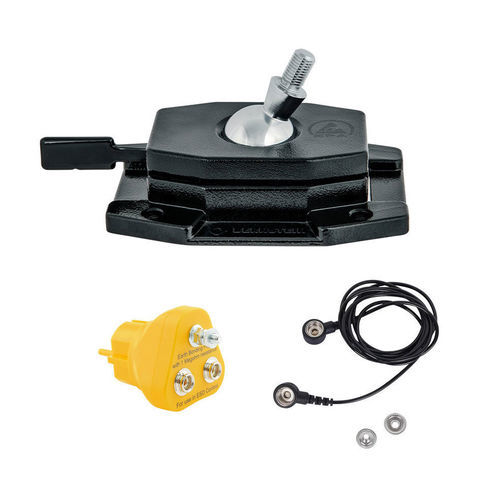

Содержимое ESD-набора

• 9-261 ESD шарнирная база SPANNFIX для зажима (диссипативная)
• 9-359-2 ESD штекер заземления 2x10 mm и разъем M5
• 9-343-1 ESD заземляющий кабель 1 MΩ, 1800 mm с 2 кнопками 10/10 mm

Техническое описание

• Резьба подключения: M12 x 1,5 mm (специальная резьба)
• Максимальный момент (примеры): шар Ø 40 mm ≈ 24 Nm; шар Ø 60 mm ≈ 100 Nm
• Удерживающая сила на высоте резьбового штифта: шар Ø 40 mm ≈ 45 kg (≈441 N); шар Ø 60 mm ≈ 140 kg (≈1,372 N)
• Секции основания можно подключить к точке заземления с помощью нажимной кнопки 10 mm
• Движение шара регулируется винтом снизу от слабого до очень тугого
• Материалы: литые алюминиевые детали с порошковым покрытием (ESD), хромированные нержавеющие стальные детали
• Диссипативность ESD: 10^7–10^8 Ω — подходит для зон с защитой от электростатического разряда (EPA)

Технические характеристики

• Модель / артикул: 9-261-ESD-SET1
• Резьба: M12 x 1,5 x 20 mm
• Опорная поверхность: прибл. Ø 20 mm
• Угол наклона: ±45°
• Пластина для прикручивания: 150 x 106 mm (4 × сквозных отверстия Ø 9 mm)
• Материалы: литой алюминий (ESD порошковое покрытие), хромированные стальные детали
• Диссипативность ESD: 10^7 – 10^8 Ω
• Габариты прибл.: 90 × 180 × 110 mm
• Вес прибл.: 900 g
• Содержимое набора: база шарового шарнира 9-261 SPANNFIX (ESD), штекер заземления 9-359-2, заземляющий кабель 9-343-1 (1 MΩ, 1800 mm)
