Механический зажимной узел 9-250-ESD

магнитныйгоризонтальныйвертикальный

SPANNFIX VARIO 9-250-ESD — это прецизионная шарнирная комбинация, безопасная для ESD, предназначенная для зажима и удержания печатных плат (PCB) и кабелей. Имеет сменные головки и бесступенчато фиксируемый 360° шарнир для гибкого позиционирования.

Основные характеристики

• Прецизионный шарнир 360°, бесступенчато фиксируемый с механизмом быстрого сброса
• В комплекте навинчиваемая головка, прочный держатель плат и универсальная прижимная пластина для универсального монтажа
• Пружина для чувствительных плат и угловой адаптер для увеличения наклона
• Держатель плат регулируется от 25 мм до 270 мм для надёжного позиционирования
• Подходит для зажима на рабочих столах толщиной до 80 мм; угол наклона ±45°
• В комплекте ESD-кабель заземления (1 MOhm, 1,8 м)

Область применения
SPANNFIX VARIO 9-250-ESD предназначен в качестве универсального устройства для удержания и зажима PCB и небольших узлов. Съёмные головки позволяют быструю переконфигурацию. Типичные применения: поддержка «третьей руки» при пайке, сборке и контроле, где требуется надёжное и ESD-безопасное закрепление плат длиной до 270 мм.

Комплектация

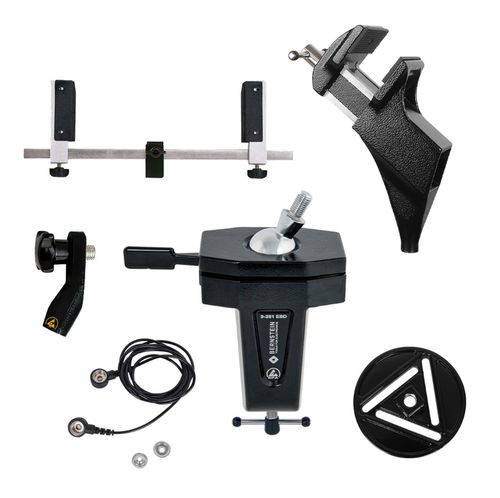

• 9-251 ESD основание шарнира SPANNFIX для зажима (резьбовой штифт 20 мм)
• 9-252 ESD навинчиваемая головка SPANNFIX (M12x1.5)
• 9-253 ESD держатель плат SPANNFIX для навинчивания (M12x1.5)
• 9-254 ESD универсальная навинчиваемая пластина SPANNFIX (M12x1.5)
• 9-255 ESD угловой адаптер SPANNFIX для навинчивания (M12x1.5)
• 9-343-1 ESD заземляющий кабель 1 MOhm, 1800 mm, 2 прижимные кнопки 10/10 mm

Техническое описание
Изделие оснащено специальной резьбой M12 x 1.5. Максимальный крутящий момент и удерживающие силы зависят от диаметра шара: шар Ø 40 mm — макс. крутящий момент ≈ 24 Nm и удерживающая сила на высоте резьбового штыря ≈ 45 kg (441 N); шар Ø 60 mm — макс. крутящий момент ≈ 100 Nm и удерживающая сила ≈ 140 kg (1,372 N). Удерживающая сила магнитного основания (магнит без крышки): 32 kg горизонтально / 15 kg вертикально. ESD-версии являются рассеивающими (10^7–10^8 ohm) и подходят для зон с электростатической защитой (EPA). Ножные секции можно заземлить через 10 mm push-stud. Отливки из алюминия покрыты порошковой краской; стальные детали хромированы и не ржавеют. Примечание: удерживающие силы могут варьироваться в зависимости от применения и условий.

Технические характеристики

• Модель: 9-250-ESD
• Диапазон регулировки держателя PCB: 25 mm – 270 mm
• Макс. толщина стола/зажима: 80 mm
• Угол наклона: ±45°
• Резьба соединения: M12 x 1.5 (специальная резьба)
• Диаметры шара и удерживающие силы: Ø 40 mm ≈ 45 kg (441 N); Ø 60 mm ≈ 140 kg (1,372 N)
• Макс. крутящий момент: шар Ø 40 mm ≈ 24 Nm; шар Ø 60 mm ≈ 100 Nm
• Удерживающая сила магнитного основания (магнит без крышки): 32 kg горизонтально / 15 kg вертикально
• ESD-сопротивление (дисипативное): 10^7 – 10^8 ohm
• Заземляющий кабель (в комплекте): 1 MOhm, длина 1,8 m (2 прижимные кнопки 10/10 mm)
• Материалы и отделка: литой алюминий (ESD порошковое покрытие черное), сталь (хромированная), пластик
• Габариты прибл.: 310 x 170 x 75 mm
• Масса прибл.: 2100 g
