Подставка для деталей для деталей 9-270-ESD

SPANNFIX VARIO (ESD) — это электростатически диссипативный держатель для печатных плат с бесступенчато регулируемым шаровым шарниром и механизмом быстрого зажима, предназначенный для надежного удержания и позиционирования плат при пайке и сборке.

Ключевые особенности

• Прецизионный шаровой шарнир, поворот на 360°; бесступенчатая фиксация с быстросъемным замком (Made in Germany)
• Стабильная монтажная рама с устройством быстрого поворота и адаптерной пластиной
• Пружина для чувствительных плат и угловой адаптер для большей инклинации
• Диапазон зажима плат регулируется от 25 мм до 270 мм
• Подходит для прижима к верстаку с максимальной толщиной столешницы 80 мм
• Угол наклона ±45°
• В комплекте заземляющий кабель ESD (1 MΩ, длина 1,8 м) для подключения к Earth Bonding Point
• Материалы: сталь, пластик, литой алюминий с ESD порошковым покрытием (черный); диссипативный 10^7–10^8 Ω
• Габариты прибл. 410 × 300 × 240 мм; вес 1560 г

Область применения
SPANNFIX VARIO используется для фиксации печатных плат/плат до 270 мм в длину. Бесступенчато регулируемый шаровой шарнир позволяет позиционировать и надежно удерживать плату во всех направлениях, обеспечивая быстрый разворот и выступая в роли «третьей руки» при пайке, сборке и контроле в ESD-защищенных зонах.

Техническое описание

• Резьба подключения: M12 × 1.5 мм (специальная резьба); доступны адаптеры
• Макс. момент: шар Ø 40 мм ≈ 24 Нм; шар Ø 60 мм ≈ 100 Нм
• Сила удержания шара на высоте резьбового штифта: шар Ø 40 мм ≈ 45 кг (441 N); шар Ø 60 мм ≈ 140 кг (1 372 N). Сила зажима может увеличиваться после обезжиривания шара.
• Основание зажима: макс. толщина столешницы 80 мм
• Винтовое основание: 4 × 9 мм сквозные отверстия
• Магнитное основание (опция): сила удержания approx. 32 кг по горизонтали, 15 кг по вертикали (магнит без крышки)
• ESD-варианты: диссипативный 10^7–10^8 Ω — пригоден для зон с электростатической защитой (EPA)
• Литые алюминиевые детали покрыты порошковой краской; стальные детали хромированы, не подвержены коррозии
• Примечание: для ответственных с точки зрения безопасности применений силы удержания не могут быть гарантированы без знания конкретного случая применения; характеристики могут варьироваться при различных физических условиях.

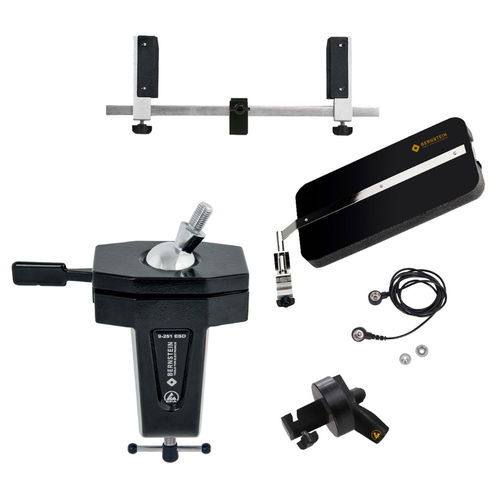

Содержимое (в комплекте)

• 9-251 ESD шаровой опорный элемент SPANNFIX для прижима (резьбовой штифт 20 мм)
• 9-253 ESD держатель печатной платы для навинчивания (M12 × 1.5)
• 9-256 ESD прижимная крышка для держателя плат
• 9-257 ESD устройство быстрого поворота для держателя плат
• 9-343-1 ESD заземляющий кабель 1 MΩ, 1800 мм, 2 кнопочных контакта 10/10 мм

Характеристики / технические спецификации

• Артикул: 9-270-ESD
• Торговое наименование / модель: SPANNFIX VARIO
• Диапазон зажима PCB: 25 мм – 270 мм
• Макс. толщина столешницы для зажима: 80 мм
• Угол наклона: ±45°
• Материалы: сталь, пластик, литой алюминий (ESD порошковое покрытие)
• Поверхностное сопротивление: диссипативное 10^7 – 10^8 Ω
• Включенный заземляющий кабель: 1 MΩ, длина 1.8 м (2 кнопочных контакта 10/10 мм)
• Габариты (прибл.): 410 × 300 × 240 мм
• Вес: 1560 г
• Резьба подключения: M12 × 1.5 мм (специальная резьба)
• Характеристики шара: Ø 40 мм (момент ≈ 24 Нм; удерживающая сила ≈ 45 кг), Ø 60 мм (момент ≈ 100 Нм; удерживающая сила ≈ 140 кг)
• Винтовое основание: 4 × 9 мм сквозные отверстия; опциональные магнитные основания: 32 кг горизонтально / 15 кг вертикально
