Тиски для верстака 9-205-ESD-SET1

винтовойсо сменным захватомгибкий

Диссипативный набор ESD шарнирных тисков, разработанный для точного и гибкого зажима в зонах защиты от электростатического разряда. Тиски оснащены непрерывно регулируемой шаровой головкой для вращения на 360° и бесступенчатой фиксацией, имеется точка подключения к земле и в комплект входят ESD-аксессуары для заземления.

Ключевые характеристики

• Прецизионный шаровой шарнир, вращение 360° с бесступенчатой быстрозажимной фиксацией
• Производство: Германия
• ESD-конструкция с диссипативным порошковым покрытием
• Сменные губки: варианты из пластика и стали; защитные губки доступны (фетр, кожа, пробка, резина)
• Подходит для зажима к верстаку (крепление винтами через четыре сквозных отверстия Ø 9 мм)

Область применения
Достаточно небольшого нажатия рычагом, чтобы безступенчато установить зажатую деталь в любом удобном рабочем положении. Индивидуальная регулировка высоты обеспечивает эргономичную позу при стоячих работах (сверление, пиление, шлифование, фрезерование, резка и др.). Сменные губки включают 50 мм пластиковые ESD-губки для малых тисков и 100 мм стальные губки для больших тисков. Призматические алюминиевые губки подходят для зажима труб. Крепление зажима подходит для верстаков с максимальной толщиной столешницы до 80 мм и может фиксироваться прикручиванием через четыре сквозных отверстия Ø 9 мм.

Техническое описание
Максимальный момент (пример): шар Ø 40 мм ≈ 24 Нм; шар Ø 60 мм ≈ 100 Нм. Основание зажима подходит для толщины столешницы до 80 мм. ESD-версии диссипативны (10^7–10^8 Ω) и пригодны для EPA (зоны защиты от электростатических разрядов). Секции основания можно подключить к точке заземления через нажимной контакт Ø 10 мм. Детали из литого алюминия имеют порошковое покрытие; стальные детали хромированы и не подвержены коррозии. Движение шара можно регулировать регулировочным винтом в нижнем гнезде шара от свободного до очень плотного. Фактические удерживающие силы зависят от применения и условий и могут отличаться от лабораторных данных.

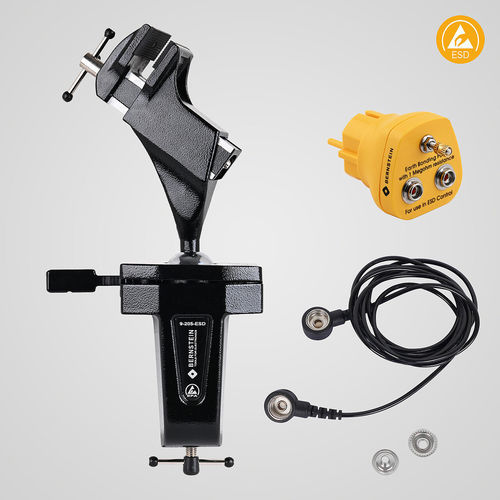

Комплектация

• 9-205 ESD шарнирные тиски SPANNFIX для зажима, диссипативные
• 9-359-2 ESD заземляющая вилка 2x10 мм и разъем M5
• 9-343-1 ESD заземляющий кабель 1 МОм, 1800 мм, с 2 заклепками 10/10 мм

Технические характеристики

• Модель / артикул: 9-205-ESD-SET1
• Ширина зажима: 70 мм
• Глубина зажима: 38 мм
• Сила зажима: 1470 N
• Размеры губок: малые тиски 50 мм пластиковые ESD-губки (с захватом); большие тиски 100 мм стальные губки (сменные)
• Материалы: литой алюминий (черное ESD порошковое покрытие), стальные детали хромированы
• ESD-сопротивление (диссипативное): 10^7–10^8 Ω
• Габариты (прибл.): 310 x 170 x 75 мм
• Вес (прибл.): 1550 г
• Вращение: 360° непрерывно
• Наклон: +/- 45°
• Максимальная толщина столешницы для зажима: 80 мм
• Примеры максимального момента: Ø40 мм ≈ 24 Нм, Ø60 мм ≈ 100 Нм
• Запчасти: губки артикул 9-900-E50-ESD (пара)
