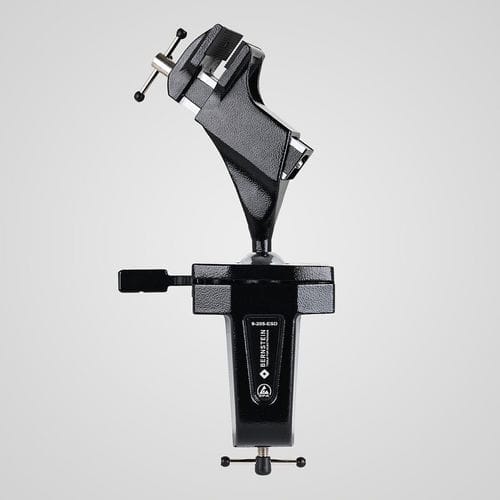

Тиски машины 9-205-ESD

со сменным захватомугловойзаземления

SPANNFIX 9-205-ESD — это ESD-безопасные шарнирные тиски для крепления к верстаку. Они обеспечивают 360° поворотный, бесступенчато фиксируемый шарнир и диссипативную поверхность, пригодную для электростатически защищённых зон. Изготовлены из литьевого алюминия с ESD-порошковым покрытием, снабжены сменными губками для зажима чувствительных деталей.

Основные характеристики

• Прецизионный шарнир, 360° вращение и бесступенчатая фиксация с быстрой разблокировкой; качественный продукт Made in Germany
• Крепление на стол (макс. толщина столешницы 80 мм)
• 50 мм ESD-пластиковые губки с рифлением (сменные)
• Ширина зажима 70 мм, глубина зажима 38 мм, сила зажима 1470 N
• Угол наклона ±45°; поворот 360°
• Запасные губки: артикул 9-900-E50-ESD (пара)
• Литой алюминий с чёрным ESD-порошковым покрытием; диссипативность 10^7–10^8 Ом
• Габариты прибл. 310 × 170 × 75 мм; масса прибл. 1450 г

Область применения
Небольшое давление рычагом позволяет бесступенчато установить зажатую деталь в требуемое рабочее положение. Индивидуальная регулировка высоты работы обеспечивает эргономичную позу при стоячих операциях (сверление, распил, шлифовка, фрезерование, резка и т. п.). Сменные губки: 50 мм пластиковые ESD-губки для малого тиска и 100 мм стальные губки для большого тиска. Защитные губки доступны в исполнении из фетра, кожи, пробки и резины. Губки с алюминиевыми призмами подходят для зажима труб. Крепление тисков винтом подходит для верстаков толщиной до 80 мм и может быть смонтировано на верстаках, столах и опорных плитах через четыре сквозных отверстия Ø 9 мм.

Техническое описание
Максимальный момент: шар Ø 40 мм ≈ 24 Nm, шар Ø 60 мм ≈ 100 Nm. ESD-версии диссипативны (10^7–10^8 Ω) и пригодны для EPA. Секции опоры можно заземлить через нажимной контакт Ø 10 мм. Литые алюминиевые детали имеют порошковое покрытие; стальные детали хромированы и не подвержены коррозии. Регулировочный винт в нижнем гнезде шара позволяет регулировать подвижность от свободной до очень тугой. Усилия удержания могут меняться в зависимости от применения и условий.

Технические характеристики

• Модель / артикул: 9-205-ESD
• Коммерческое название: SPANNFIX
• Способ зажима: крепление винтом для толщины столешницы до 80 мм; 4 × сквозных отверстия Ø 9 мм для монтажа
• Губки: 50 мм ESD-пластик (с рифлением); запасные губки артикул 9-900-E50-ESD (пара)
• Ширина зажима: 70 мм
• Глубина зажима: 38 мм
• Сила зажима: 1470 N
• Наклон / поворот: наклон ±45°; поворот 360°
• Макс. момент: Ø 40 мм ≈ 24 Nm; Ø 60 мм ≈ 100 Nm
• Материал и отделка: литьевой алюминий, чёрное ESD-порошковое покрытие (диссипативность 10^7–10^8 Ω); хромированные стальные детали
• Габариты: прибл. 310 × 170 × 75 мм
• Масса: прибл. 1450 г
• ESD-совместимость: диссипативный, пригоден для ESD-рабочих мест (EPA)
