Тиски машины 9-215-ESD-SET1

со сменным захватомвинтовойугловой

Обзор продукта

ESD шарнирные (шаровые) тиски SPANNFIX для прикручивания к верстаку. Диссипативная конструкция (10^7–10^8 Ом) с точкой заземления и заземляющим кабелем (1 МОм, 1800 мм). Шаровая головка регулируется непрерывно, поворачивается на 360° и наклоняется на ±45° для эргономичного позиционирования и надежного зажима при точных работах.

Ключевые характеристики

• Прецизионное шаровое сочленение, поворот 360°, бесступенчатая фиксация с быстрым зажимом; продукт Made in Germany
• Для прикручивания к верстаку (монтажная плита: 150 x 106 mm)
• 50 mm ESD пластиковые губки с рифлением (заменяемые)
• Ширина захвата 70 mm; глубина захвата 38 mm; усилие зажима 1470 N
• Угол наклона ±45°
• Запасные губки: артикул 9-900-E50-ESD (пара)
• Литой алюминий с чёрным ESD порошковым покрытием; диссипатив 10^7–10^8 Ом
• Габариты approx. 220 x 180 x 115 mm; вес approx. 1400 g

Область применения

Небольшого усилия на рычаг достаточно, чтобы плавно установить зажатую деталь в любое практичное рабочее положение. Регулируемая высота рабочего положения обеспечивает эргономичную позу при стоячих операциях (сверление, пиление, шлифование, фрезерование, резка и т.д.). Заменяемые губки: 50 mm пластиковые для малого тиска и 100 mm стальные для большого тиска. Защитные губки против царапин доступны в фетре, коже, пробке и с резиновым покрытием. Призматические губки для захвата труб и ширины губок от 50–150 mm предлагаются. Крепление при помощи прикручивания подходит для верстаков с максимальной толщиной столешницы до 80 mm и фиксируется через четыре сквозных отверстия Ø9 mm. Высокопроизводительные магниты позволяют быструю смену крепления.

Техническое описание

Максимальный момент: шар Ø 40 mm ≈ 24 Nm; шар Ø 60 mm ≈ 100 Nm. Монтажная плита для прикручивания: 150 x 106 mm с 4 x Ø9 mm сквозными отверстиями. ESD-версии диссипативны (10^7–10^8 Ом) и пригодны для EPA (зоны защиты от электростатических разрядов). Секции основания могут быть подключены к заземляющему контакту через кнопочный контакт 10 mm. Литые алюминиевые детали имеют порошковое покрытие; стальные детали хромированы и не подвержены коррозии. Регулировочный винт под сиденьем шара позволяет регулировать подвижность шара от свободной до очень тугой. Силы удержания могут варьироваться в зависимости от применения и условий.

Комплектация

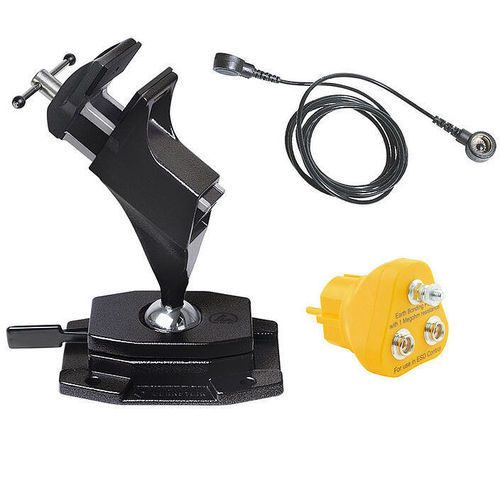

• 9-215 ESD шарнирные тиски SPANNFIX для прикручивания, диссипативные
• 9-359-2 ESD заземляющая вилка 2x10 mm и M5 разъём
• 9-343-1 ESD заземляющий кабель 1 МОм, 1800 mm, 2 кнопки-контакта 10/10 mm

Технические характеристики

• Код артикула (набор продукта): 9-215-ESD-SET1
• Название модели: SPANNFIX
• Поворот: 360°; Наклон: ±45°
• Ширина зажима: 70 mm; Глубина зажима: 38 mm; Усилие зажима: 1470 N
• Губки: 50 mm ESD пластиковые (заменяемые); запасные губки 9-900-E50-ESD
• Материал/отделка: литой алюминий с черным ESD порошковым покрытием; стальные части хромированы
• ESD диссипативное сопротивление: 10^7 – 10^8 Ом
• Монтажная плита (прикручивание): 150 x 106 mm; сквозные отверстия 4 x Ø9 mm
• Габариты (прибл.): 220 x 180 x 115 mm; Вес (прибл.): 1400 g
• Заземление: заземляющая вилка и кабель включены в комплект (см. комплектацию)
