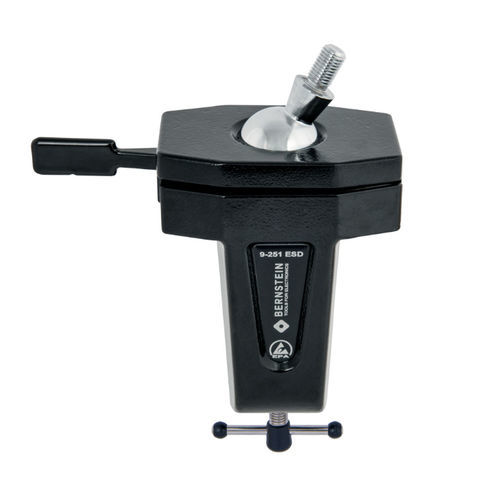

Подставка для деталей для деталей 9-251-ESD

ESD шарнирное основание предназначено для надёжного регулируемого удержания и быстросъёмного зажима приборов, камер, датчиков и других компонентов в зонах с защитой от ЭСР. Изделие обеспечивает 360° вращение, бесступенчатую фиксацию и имеет диссипативное покрытие, подходящее для рабочих мест EPA/ESD.

Ключевые характеристики

• Быстросъёмный шарнир для тяжёлых деталей, поворот 360°, бесступенчатая фиксация; качественный продукт Made in Germany
• Для зажима на верстаке (макс. толщина столешницы 80 мм)
• Резьбовой штифт M12 x 1,5 x 20 мм
• Опорная поверхность прибл. Ø 20 мм
• Угол наклона ±45°
• В комплекте: шайба Schnorr и стопорная гайка (гайка для резьбы)
• Литой алюминий с чёрным ESD порошковым покрытием, диссипативный 10^7–10^8 Ом
• Габариты прибл. 220 x 170 x 75 мм
• Вес прибл. 940 г

Область применения
Шарнирные держатели доступны с различным диаметром шаров, что обеспечивает разные удерживающие силы. Небольшое давление на рычаг обеспечивает бесступенчатую фиксацию с высокой силой удержания. Варианты крепления: зажим для верстака (до 80 мм толщины), базовое крепление на винтах (четыре сквозных отверстия Ø 9 мм) или высокопроизводительные магниты для быстрой смены позиции. Типичные применения: выравнивание и удержание камер, мониторов, датчиков или измерительных приборов; приборостроение и моделирование; ремонт электросамокатов / электровелосипедов / велосипедов; лаборатории, исследовательские центры и университеты. Различные адаптеры и удлинители можно навинчивать на шар через резьбовой штифт.

Техническое описание
Соединительная резьба: M12 x 1,5 мм (специальная резьба). Максимальный момент (пример): шар Ø 40 мм ≈ 24 Nm; шар Ø 60 мм ≈ 100 Nm. Удерживающая сила на высоте резьбового штифта: шар Ø 40 мм ≈ 45 кг (441 N); шар Ø 60 мм ≈ 140 кг (1,372 N). Клеммная база подходит для толщины столешницы до 80 мм. ESD-версии диссипативные (10^7–10^8 Ом) и пригодны для EPA. Литые алюминиевые детали имеют порошковое покрытие; стальные детали хромированы и устойчивы к коррозии. Регулировочный винт в нижней части посадочного места шара позволяет изменять подвижность шара от свободной до очень тугой. Для ответственных по безопасности деталей удерживающие силы зависят от условий применения и могут отличаться от лабораторных показателей.

Общая информация
Разработка продукта ведёт постоянную работу по оптимизации и совершенствованию данных изделий.

Технические характеристики

• Модель / обозначение: 9-251-ESD
• Резьбовой штифт: M12 x 1,5 x 20 мм
• Опорная поверхность: прибл. Ø 20 мм
• Угол наклона: ±45°
• Вместимость зажима (толщина столешницы): макс. 80 мм
• Материалы и покрытие: литой алюминий (порошковое ESD покрытие), хромированные стальные детали
• ESD диссипация: прибл. 10^7–10^8 Ом (диссипативный)
• Габариты (прибл.): 220 x 170 x 75 мм
• Вес (прибл.): 940 г
• В комплекте: шайба Schnorr и стопорная гайка (гайка для резьбы)
• Примеры удерживающих сил: шар Ø 40 мм ≈ 45 кг (441 N); шар Ø 60 мм ≈ 140 кг (1,372 N)
• Примеры максимального момента: шар Ø 40 мм ≈ 24 Nm; шар Ø 60 мм ≈ 100 Nm
