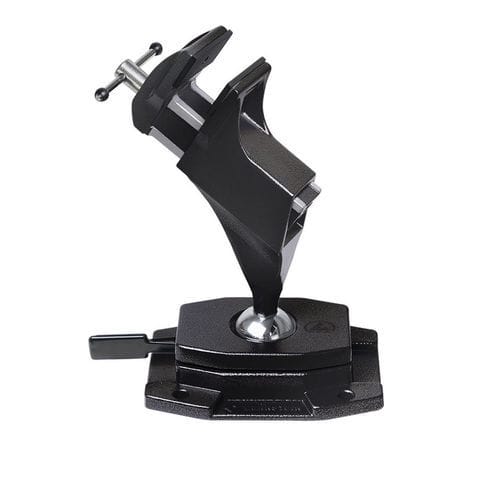

Тиски со сменным захватом 9-215-ESD

винтовойугловойзаземления

Описание
ESD шарнирный тиски SPANNFIX от BERNSTEIN — это рассеивающие (dissipative) тиски, поворотные и наклонные, разработанные для надежного зажима в зонах с электростатической защитой и для прикручивания к верстаку. Имеют непрерывно регулируемую шаровую головку с быстросъемом и бесступенчатой фиксацией для эргономичного позиционирования заготовок.

Ключевые характеристики

• Прецизионный шаровой шарнир, вращение 360°, бесступенчатая фиксация с быстросъемом
• Площадка для прикручивания к верстаку (габарит основания: 150 x 106 мм)
• Губки 50 мм из ESD-пластика с рифлением; сменные защитные губки (фетр, кожа, пробка, резина)
• Ширина зажима 70 мм; глубина зажима 38 мм; усилие зажима 1470 N
• Угол наклона +/- 45°; верхняя часть наклоняется в любом направлении
• Корпус из литого алюминия с чёрным ESD-порошковым покрытием (рассеивающая электросопротивляемость: 10^7–10^8 Ом)
• Габаритные размеры прибл. 220 x 180 x 115 мм; масса прибл. 1310 г
• Запасные губки: артикул 9-900-E50-ESD (пара)

Область применения
Небольшое усилие рычага достаточно, чтобы бесступенчато выровнять зажатую деталь в широком диапазоне рабочих положений, что улучшает эргономику при работе стоя: сверление, пиление, шлифование, фрезерование, резание и т.д. Сменные губки и призматические или покрытые губки позволяют зажимать трубы и деликатные детали. Опорная плита для прикручивания подходит для столов и верстаков толщиной до 80 мм и крепится через четыре сквозных отверстия Ø9 мм. Для быстрой сменной фиксации можно применять мощные магниты.

Техническое описание
Максимальный момент: шар Ø40 мм прибл. 24 Нм; шар Ø60 мм прибл. 100 Нм. Размер пластины для прикручивания: 150 x 106 мм с 4 x Ø9 мм сквозными отверстиями. ESD‑версии являются рассеивающими (10^7–10^8 Ом) и подходят для EPA. Секции основания можно подключить к точке заземления через 10 мм кнопочный разъем. Литые алюминиевые детали покрыты порошковой краской; стальные детали хромированы и не подвержены коррозии. Регулировочный винт в нижнем сиденье шара позволяет точно настраивать подвижность от свободной до очень жесткой. Удерживающие силы могут варьироваться в зависимости от применения и условий окружающей среды.

Характеристики / технические данные

• Модель/артикул: 9-215-ESD
• Вращение (шаровой шарнир): 360°
• Диапазон наклона: +/- 45°
• Ширина зажима: 70 мм
• Глубина зажима: 38 мм
• Усилие зажима: 1470 N
• Губки: 50 мм ESD-пластик (с рифлением)
• Запасные губки: 9-900-E50-ESD (пара)
• Площадь основания: 150 x 106 мм
• Сквозные отверстия основания: 4 x Ø9 мм
• Рассеивающая сопротивляемость (ESD): 10^7–10^8 Ом
• Максимальный момент: Ø40 мм ≈ 24 Нм; Ø60 мм ≈ 100 Нм
• Макс. толщина стола/верстака для прикручивания: до 80 мм
• Подключение заземления: 10 мм кнопка
• Материалы/отделка: литой алюминий с чёрным ESD-порошковым покрытием; хромированные стальные детали
• Габариты (прибл.): 220 x 180 x 115 мм
• Масса (прибл.): 1310 г
