Магнитный зажимной узел 9-240-ESD

для применения в электротехникегоризонтальныйвертикальный

Держатель PCB ESD SPANNFIX VARIO (9-240-ESD) — универсальное устройство для зажима и фиксации печатных плат до 270 мм, оснащённое 360° поворотным прецизионным шаровым шарниром и компонентами, безопасными для ESD.

Ключевые особенности

• Прецизионный шаровой шарнир, поворот на 360°, бесступенчатая блокируемая быстрая фиксация (Made in Germany)
• Стабильная монтажная рама с регулируемыми и поворотными держателями
• Пружина для чувствительных плат и угловой адаптер для большего наклона
• Держатель PCB регулируется от 25 мм до 270 мм
• Подходит для зажима на рабочих столах с толщиной столешницы макс. 80 мм
• Угол наклона ±45°
• В комплекте ESD-земляной кабель 1 MOhm, длина 1,8 м для подключения к точке заземления
• Материалы: сталь, пластик, литой алюминий с черным ESD-порошковым покрытием; диссипатив 10^7–10^8 ом
• Габариты прибл. 360 x 280 x 180 мм; вес 1330 г

Область применения
SPANNFIX VARIO предназначен для зажима PCB/печатных плат длиной до 270 мм. Бесступенчато регулируемый шарнир позволяет позиционировать и надёжно фиксировать во всех направлениях, обеспечивает быстрый поворот плат и служит полезной "третьей рукой" при пайке и сборке.

Техническое описание
Соединительная резьба: M12 x 1,5 мм (специальная резьба). Максимальный момент и удерживающие силы зависят от диаметра шарика: шар Ø 40 мм прибл. 24 Нм (удерживающая сила на высоте резьбового пальца ≈ 45 кг / 441 Н); шар Ø 60 мм прибл. 100 Нм (удерживающая сила ≈ 140 кг / 1 372 Н). Основание зажима: макс. толщина столешницы 80 мм. Винтовая база: 4 x 9 мм сквозных отверстия. Удерживающая сила магнитного основания: 32 кг по горизонтали, 15 кг по вертикали (магнит без крышки). ESD-версии являются диссипативными (10^7–10^8 ом) и подходят для EPA / ESD рабочих мест. Секции ножки можно подключить к точке заземления с помощью нажимной кнопки 10 мм. Детали из литого алюминия покрыты порошковой краской; стальные детали хромированы и не ржавеют. Примечание: удерживающие силы, измеренные в оптимальных условиях испытаний, могут отличаться в конкретных приложениях.

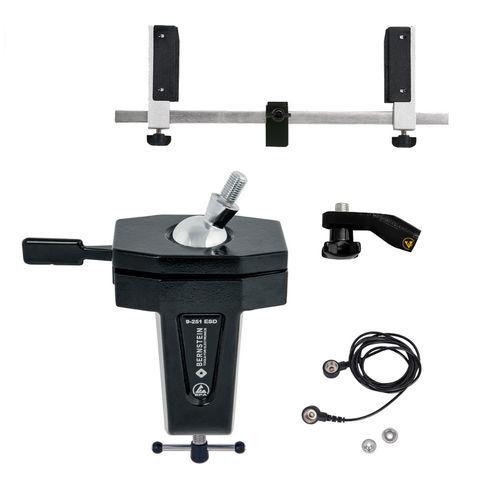

Комплектация

• 9-251 ESD основание с шаровым шарниром SPANNFIX для переподключения (резьбовые концы 20 мм)
• 9-253 ESD держатель печатной платы для навинчивания (M12 x 1,5)
• 9-255 ESD угловой адаптер SPANNFIX для навинчивания (M12 x 1,5)
• 9-343-1 ESD земляной кабель 1 MOhm, 1800 мм, 2 кнопки 10/10 мм

Технические характеристики

• Артикул: 9-240-ESD
• Модель: SPANNFIX VARIO
• Диапазон зажима PCB: 25 мм–270 мм
• Макс. толщина столешницы для зажима: 80 мм
• Наклон: ±45°
• Земляной кабель: 1 MOhm, длина 1,8 м (1800 мм)
• Сопротивление поверхности ESD: диссипатив 10^7–10^8 ом
• Материалы: литой алюминий (ESD порошковое покрытие черного цвета), сталь (хромированная), пластик
• Габариты (прибл.): 360 x 280 x 180 мм
• Вес: 1330 г
• Соединительная резьба: M12 x 1,5 мм
• Шар Ø 40 мм: макс. момент ≈ 24 Нм; удерживающая сила ≈ 45 кг (441 Н)
• Шар Ø 60 мм: макс. момент ≈ 100 Нм; удерживающая сила ≈ 140 кг (1 372 Н)
• Винтовая база: 4 x 9 мм сквозных отверстия
• Удерживающая сила магнитной базы: 32 кг (гориз.), 15 кг (верт.)
