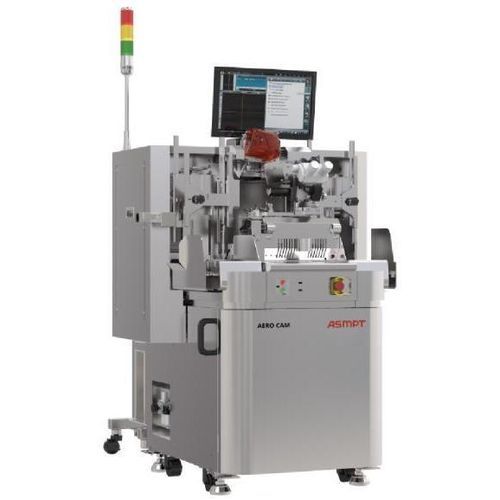

Высокоскоростной аппарат для микросварки проволоки AERO CAM

Обзор
Серия ASMPT AERO CAM — это термосонический проволочный бондер, разработанный для wire bonding CMOS-изображающих сенсоров. По сравнению с типичными приложениями с медной проволокой достигается до 30% увеличения UPH, обеспечивается размер сварного шара 22µm при проволоке 0.5 mil и точность сварки 2,0µm @ 3σ. Платформа готова к приложениям до 30µm и интегрирует технологию термосонической пайки ASMPT X-Power, улучшения ECP для формирования петель и интеллектуальную систему мониторинга AeroEye для контроля процесса и обеспечения качества.

Особенности

• До 30% больше UPH по сравнению с типичными приложениями с медной проволокой
• Размер сварного шара 22µm, достигнутый при проволоке 0.5 mil, уменьшает занимаемую площадь шара
• Готовность к применению до 30µm для современных конструкций упаковки

Другие конфигурации

• AERO CAM-G
• AERO CAM-I

Технические характеристики

• Серия: AERO CAM Series
• Размер сварного шара: 22µm
• Проволока: 0.5 mil
• Точность сварки: 2,0µm @ 3σ
• Увеличение производительности: до 30% больше UPH vs типичное применение с медной проволокой
• Готовность к применению: до 30µm
• Технология пайки: ASMPT X-Power thermosonic bonding
• Улучшения петлирования: ECP looping
• Контроль качества: интеллектуальная система мониторинга AeroEye
• Фокус применения: wire bonding для CMOS Image Sensor
