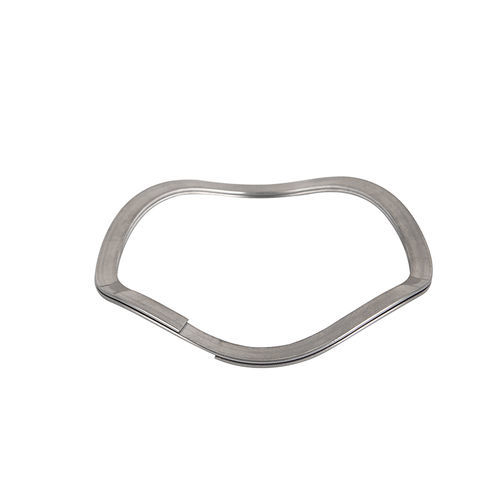

Пружина сжатия NSSB series

развернутаяволнистаяиз плоской проволоки

Поставщик вложенной волновой пружины Углерод/нержавеющая сталь/17-7PH (SUS631)

Описание:

• Вложенные волновые пружины предварительно укладываются параллельно из одной непрерывной нити плоской проволоки.
• Нет необходимости штабелировать отдельные пружины для достижения более высоких нагрузок.
• Вложенные пружины обеспечивают жёсткость, которая увеличивается пропорционально количеству витков.
• Они могут обеспечивать большое усилие, сохраняя при этом точность волновой пружины с круглым зерном.
• Во многих случаях вложенные волновые пружины заменяют тарельчатые (дисковые) пружины, особенно когда требуется высокое, но точное усилие.

Тяжёлые многовитковые волновые пружины (также называемые вложенными или штабелированными волновыми пружинами) изменяются по числу волн и слоёв, что влияет на жёсткость пружины. Применяются в условиях ограниченного монтажного пространства, при необходимости определённого хода и обеспечения больших нагрузок; во многих областях постепенно заменяют дисковые пружины. Компания может выполнить проектирование и подбор моделей согласно требованиям заказчика, а также предоставить образцы и чертежи для обработки и кастомизации.

Преимущества вложенных волновых пружин:

• Несколько витков, намотанных параллельно, создают значительно большую силу по сравнению со стандартными одновитковыми пружинами.
• Применение в автомобильной, нефтегазовой и соединительной промышленности; используются в уплотнениях, клапанах и для предварительного натяжения подшипников.
• Сила увеличивается пропорционально количеству витков спирали.
• При сжатии возникает изгибающее или растягивающее напряжение, поэтому рекомендуется расчётное рабочее напряжение: в статических условиях ниже минимального предела прочности на растяжение материала; в динамических условиях — менее 80% от минимального предела прочности на разрыв материала.
• Уложенные в стопку одновитковые пружины равномерно распределяют напряжение и позволяют выдерживать более высокие нагрузки без необходимости нескольких отдельных деталей.
• Подходят для автоматизированной сборки: у вложенных пружин нет плавающих концов, витки плотно прилегают, что предотвращает запутывание при вибрационной подаче и упрощает процессы автоматического захвата и размещения.

Спецификация (таблица):
Заголовок столбцов: Деталь № | Рабочий диаметр отверстия (мм) | Диаметр вала (мм) | Нагрузка (Н) | Рабочая высота (мм) | Свободная высота (мм) | Волны | Повороты | Толщина (мм) | Радиальная стена (мм) | Весенняя ставка (Н/мм)
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178.0 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.70 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.50 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | (пусто) | (пусто)

Характеристики / Спецификации технические:

• Материалы: углеродистая сталь, нержавеющая сталь, 17-7PH (SUS631)
• Конфигурация: вложенные (nested) / штабелированные волновые пружины
• Диапазон типовых деталей: NSSB-0063-L3 до NSSB-0118-L2 (см. таблицу значений диаметров, нагрузок и размеров выше)
• Ключевые параметры на каждую деталь: рабочий диаметр отверстия (мм), диаметр вала (мм), нагрузка (Н), рабочая и свободная высоты (мм), количество волн, число поворотов, толщина (мм), радиальная стена (мм), коэффициент пружины (Н/мм)
• Применение: уплотнения, клапаны, предварительное натяжение подшипников, автомобильная, нефтегазовая и соединительная промышленности
