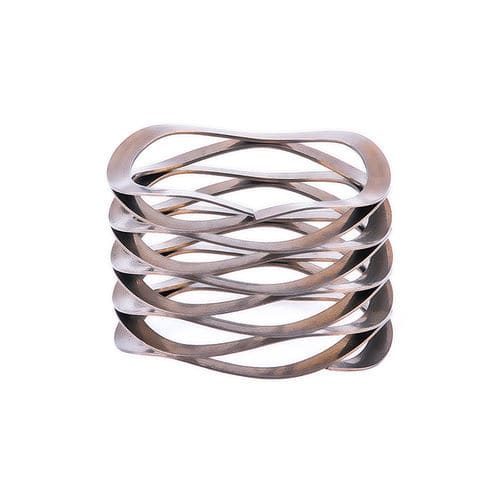

Пружина сжатия

волнистаяиз плоской проволокииз нержавеющей стали

Краткое описание
Многооборотные волновые пружины из квадратной проволоки формируются из плоской проволоки и имеют волновые пики. Волновые пружины выполняют функции несущих элементов и компенсируют изменения размеров в узлах. Волновые пружины из квадратной проволоки обеспечивают больший прогиб по сравнению с пружинами из круглой проволоки и занимают меньше осевого пространства. Пружина из прямоугольной (квадратной) проволоки выдерживает высокие нагрузки в небольшом объеме; обладает хорошими буферными и амортизирующими свойствами, высокой плотностью энергии деформации и эффективным рассеиванием энергии при ударных нагрузках.

Особенности

• Конструкция из квадратной проволоки: квадратное поперечное сечение обеспечивает повышенную несущую способность по сравнению с круглыми проволоками.
• Форма волны: проволока формуется в волнообразную форму, создавая сжимающее усилие и упругость.
• Экономия места: компактная конструкция требует меньшего осевого пространства по сравнению со спиральными пружинами.
• Легкий вес: конструкция обеспечивает небольшую массу и удобство монтажа.
• Высокая плотность усилия: выдерживает большие нагрузки в ограниченном пространстве.
• Уменьшенная осевая высота: подходит для приложений с ограниченным осевым пространством.
• Прочность и коррозионная стойкость: изготавливается из высокопрочных материалов, что обеспечивает долговечность.

Принцип и эксплуатационные преимущества
Переменная характеристика жесткости: изменяя соотношение высоты внутреннего усечённого конуса к толщине диска или комбинируя диски разной толщины/числа листов, можно получать линейные, возрастающие, убывающие или комбинированные характеристики пружины. В комбинациях пружины выдерживают высокие нагрузки, при этом отдельные диски небольшого размера упрощают изготовление, термообработку и замену при ремонте. Правильно спроектированная волновая пружина обеспечивает длительный срок службы и концентрическое распределение усилия благодаря кольцевой форме.

Материал и температурные свойства
Пружины из материала 17-7PH (обозначение 631) — полуаустенитная закаливаемая осадкой нержавеющая сталь. Обладает высокой коррозионной стойкостью, вязкостью и усталостной прочностью. Отличается высокой температурной стойкостью и может применяться примерно в диапазоне от -40°C до +380°C в зависимости от конкретной конструкции и условий эксплуатации.

Применение
Аэрокосмическая промышленность, автомобильная, нефтяная отрасль, медицинская техника, ветроэнергетика, строительная техника, бытовая электроника и другие промышленные области — механические уплотнения, электрические разъёмы, предварительная нагрузка подшипников и пр.

Характеристики / спецификации технические

• Наименование товара: 17-7PH (631) Многоволновые пружины сжатия из нержавеющей стали - Волнистая пружина
• Длина: 57,15 мм
• Нестандартные: OEM доступен при предоставлении чертежа или образца
• Внешний диаметр пружины: 60 мм
• Внутренний диаметр пружины: 50 мм
• Форма: круглое кольцо с волнообразной геометрией
• Образец: бесплатно (при наличии готового товара)
• Направление: левое/правое вращение
• Материалы: нержавеющая сталь (304H, 316, 316L, 631), 65Mn; также доступны 20# Alloy, 17-7PH, Monel Alloy, Inconel X-750 и прочие сплавы по запросу
• Технологический процесс: закупка материалов → производство → тестирование/намотка/инспекция/термообработка → обработка/очистка поверхности → финальная обработка → тестирование/упаковка/отгрузка
• Упаковка: внутренняя — пластиковый пакет; внешняя — картонная коробка; при необходимости — деревянные или пластиковые поддоны
