Пружина сжатия LM28 series

развернутаяволнистаяиз плоской проволоки

Описание

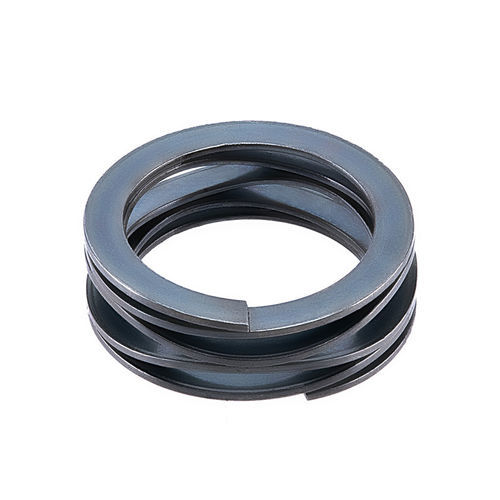

Волновая пружина (спиральная волновая пружина) представляет собой пружину, изготовленную из предварительно закалённой плоской проволоки методом намотки по кромке с добавленными волнами для получения пружинного эффекта. Многооборотные волновые пружины с прокладочным концом предназначены для использования в условиях, где требуется жёсткая характеристика прогиба при ограниченном осевом пространстве.

Основная функция
Основная функция многооборотных волновых пружин с прокладочным концом — поддержание усилия на гайке после затяжки для увеличения силы трения между гайкой и болтом и предотвращения самопроизвольного ослабления затягивающего болта при вибрации рабочего оборудования.

Материал и термообработка
Материал: пружинная сталь 65Mn. Твердость после термообработки: HRC 44–51. Проводится поверхностная обработка (защитные/финишные операции) для повышения долговечности.

Условия влияния и возможные причины отказа

• Проблемы качества при производстве: недостатки сырья или технологические дефекты могут снизить срок службы за счёт раннего возникновения упругой усталости.
• Неблагоприятные условия эксплуатации: повышение рабочей температуры сверх допустимого предела может привести к потере упругости и выходу пружины из строя.

Применение

• Прецизионные инструменты (микрометры, циферблатные индикаторы, испытательное оборудование) — для обеспечения точной и стабильной силы.
• Аэрокосмическая и оборонная промышленность — приводы, клапаны и другие элементы, требующие надёжного и постоянного усилия.
• Медицинские устройства — хирургические инструменты, имплантируемые устройства и диагностическое оборудование.
• Электроника — мобильные телефоны, ноутбуки и бытовая электроника для компактных и стабильных пружинных решений.
• Промышленное оборудование — насосы, двигатели и иные компоненты, требующие постоянного усилия.

Особенности

• Высокое усилие при компактной конструкции, подходящее для ограниченного пространства.
• Постоянство выходной силы, пригодно для точного контроля усилия.
• Долговечность при использовании качественных материалов и термообработки.
• Конец с регулировочной шайбой позволяет точно контролировать установленную высоту и нагрузку пружины.
• Универсальность применения в различных отраслях.
• Низкопрофильная конструкция для применений с малым зазором.

Спецификация (таблица)
Деталь № | Рабочий диаметр отверстия (мм) | Диаметр вала (мм) | Нагрузка (Н) | Рабочая высота (мм) | Свободная высота (мм) | Волны | Повороты | Толщина (мм) | Радиальная стена (мм) | Весенняя ставка (Н/мм)
ЛМ28-Н1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
ЛМ28-Л1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
ЛМ28-М1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
ЛМ28-Н2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
ЛМ28-Л2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
ЛМ28-М2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
ЛМ28-Н3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
ЛМ28-Л3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
ЛМ28-М3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
ЛМ28-Н4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
ЛМ28-Л4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
ЛМ28-М4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
ЛМ28-Н5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
ЛМ28-Л5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
ЛМ28-М5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | | |

Характеристики / Спецификации технические

• Материал: пружинная сталь 65Mn.
• Твердость после термообработки: HRC 44–51.
• Тип: многооборотная волновая пружина со шим-концом (shim end).
• Назначение: предотвращение самопроизвольного ослабления соединений, обеспечение постоянного осевого усилия в ограниченном пространстве.
• Типовые области применения: прецизионные инструменты, аэрокосмическая и оборонная промышленность, медицинские устройства, электроника, промышленное оборудование.
• Примеры номеров деталей (серия): ЛМ28-Н1, ЛМ28-Л1, ЛМ28-М1, ЛМ28-Н2, ЛМ28-Л2, ЛМ28-М2 и т.д. (см. таблицу спецификаций для параметров).
