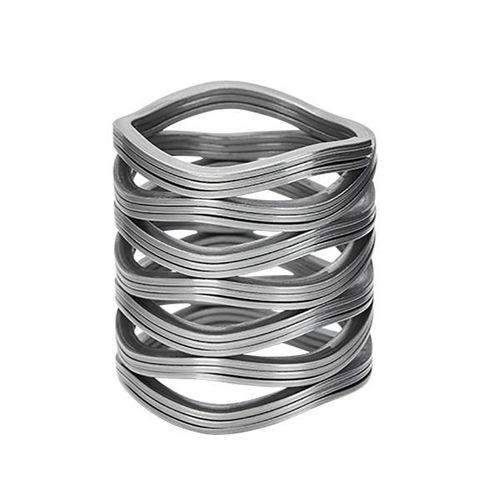

Пружинное разрезное кольцо сжатия

развернутоеволнистоеиз плоской проволоки

Переплетенные волновые пружины

Описание:

• Переплетенная волновая пружина (interlaced wave spring), также известная как скрученная волновая пружина или coiled wave spring, выполняется из закаленной плоской проволоки в процессе намотки на ребро (edge-winding); в процессе изготовления добавляются волны, обеспечивающие пружинный эффект.
• Переплетенные волновые пружины рекомендуется использовать в случаях, требующих жесткой характеристики нагрузки по отклонению, когда осевое пространство критично.
• Диапазон толщин пружины: от 0,15 мм до 0,7 мм (примерно от 0,006" до 0,0276").
• Внешний диаметр пружины: от 12 мм до 60 мм (примерно от 0,472" до 2,36").
• Возможность производства по чертежу или образцу заказчика.

Устройство и рабочие свойства:
Переплетенные волновые пружины состоят из двух или трех волновых дисков одинаковой толщины, амплитуды и частоты, намотанных вместе так, что витки каждой пружины чередуются и выровнены по длине. Такое ступенчатое расположение эффективно увеличивает эквивалентную толщину витка, позволяя обеспечивать более высокие нагрузки при сохранении аналогичных характеристик деформации.

Эти пружины демонстрируют высокую энергию деформации на единицу объема по сравнению с другими типами пружин, обладают хорошими демпфирующими и амортизирующими свойствами (особенно при использовании наложенной комбинации из-за эффекта поверхностного трения), что повышает поглощение ударов и рассеивание энергии.

Особенности:

1. Точная настройка рабочих характеристик, то есть связь между силой и перемещением очень чувствительна.
2. Широкий диапазон допустимой деформации.
3. Проще в изготовлении по сравнению с некоторыми альтернативами.
4. Компактная конструкция.
5. Высокая плотность аккумулируемой энергии.

Вариабельность жесткости:
Переплетенные волновые пружины могут иметь переменную жесткость. Изменяя отношение высоты внутреннего усеченного конуса к толщине диска, а также комбинируя диски разной толщины или с разным количеством листов, можно получить линейные, возрастающие, убывающие или комбинированные характеристики жесткости.

Применение:

• Переплетенные волновые пружины эффективны при передаче и поддержке нагрузок в компактных пространствах; применяются там, где требуется высокая рабочая нагрузка при ограниченном осевом размере.
• В автомобильной области: поддержка массы кузова и смягчение дорожных неровностей как буферный/амортизирующий элемент (в статье приведено общее объяснение роли пружины в подвеске автомобиля и ее взаимодействия с демпфирующими элементами).

Производственные и коммерческие сведения:

• Специализация на волновых пружинах с 2009 года.
• Возможна отправка образцов для утверждения в течение ≈7 дней; образцы бесплатны при наличии доступного штампа.
• Обычное время поставки — около 7 дней.
• Политика компании: конкурентоспособная цена, хороший сервис и качество.

Характеристики / технические спецификации:

• Артикул (идентификатор на сайте): 6e9553d5952b
• Материал: плоская закаленная проволока (on-edge coiling)
• Толщина диска: 0,15 мм – 0,7 мм (≈0,006" – 0,0276")
• Внешний диаметр: 12 мм – 60 мм (≈0,472" – 2,36")
• Конфигурация: 2 или 3 переплетенных диска с одинаковыми параметрами; возможны наложенные комбинации
• Характеристики жесткости: настраиваемые (линейные, возрастающие, убывающие или комбинированные) за счет изменения геометрии и комбинации дисков
• Основные преимущества: компактность, высокая энергоемкость на единицу объема, хорошие демпфирующие свойства
• Типичные области применения: автомобильная подвеска и иные механические узлы, где требуется высокая нагрузочная способность в ограниченном объеме
