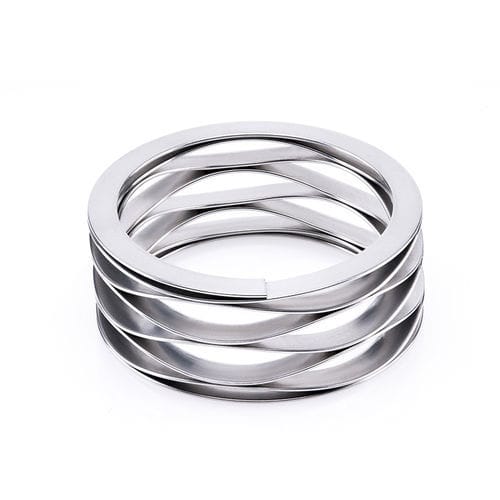

Волнистая пружина L200 series

сжатияразвернутаяиз плоской проволоки

Многоволновые пружины / Волнистые пружины сжатия с прокладками на концах

Описание:
Многооборотные (многовитковые) волновые пружины с прокладкой на конце представляют собой пружину, изготовленную из предварительно закалённой плоской проволоки методом намотки на кромку (кромочная намотка) с добавлением волн для придания пружинного эффекта. Эти пружины предназначены для создания жёсткой характеристики отклонения нагрузки при ограниченном осевом пространстве и используются там, где критично осевое расстояние.

Основные сведения:

• Материал в данном варианте: нержавеющая сталь 304.
• Толщина пружины: от 0,15 мм до 0,7 мм (примерно 0,006" до 0,0276").
• Наружный диаметр (типичные стандартные значения): от 6,0 мм до 600,00 мм; для некоторой группы форм — от 12 мм до 60 мм (примерно 0,472" до 2,36").
• Назначение: выдерживание осевых нагрузок (статических или переменных) при компактном пространстве — «максимальная работа при минимальном объёме».

Преимущества:

• Высокая жёсткость, мощная буферизация и способность поглощать вибрации.
• Выдерживают большие нагрузки при небольшой деформации; подходят для случаев с ограниченным осевым пространством.
• Переменные характеристики жёсткости и широкий диапазон нелинейных характеристик.
• Возможность комбинирования конструкций (разная толщины, количество листов, инволюция/укладка) для изменения характеристик.
• Коррозионная стойкость, долговечность и простота обслуживания/замены в применениях.

Области применения:
Применяются в автомобильной технике (в том числе в системах клапанов), медицинских устройствах (например, шприцы, инфузионные насосы) и множестве промышленных применений, где требуются компактность, высокая нагрузочная способность и долговечность.

Особенности конструкции:
Короткий ход при большой нагрузке; требуется небольшое пространство; простота комбинирования; экономичность; длительный срок службы.

Спецификация (таблица):
Деталь № | Рабочий диаметр отверстия (мм) | Внутренний/Вал Диаметр (мм) | Нагрузка (N) | Рабочая высота (мм) | Свободная высота (мм) | Волны | Повороты | Толщина (мм) | Радиальная стена (мм) | Весенняя ставка (Н/мм)
L200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 4.5 | 3 | 0.61 | 3.76 | 88.55
L200-L1 | 50.8 | 40.64 | 111.13 | 2.39 | 9.53 | 3.5 | 3 | 0.46 | 3.63 | 15.575
L200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 4.5 | 3 | 0.46 | 3.63 | 37.275
L200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 4.5 | 4 | 0.61 | 3.76 | 65.1
L200-L2 | 50.8 | 40.64 | 111.13 | 3.05 | 12.7 | 3.5 | 4 | 0.46 | 3.63 | 11.55
L200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 4.5 | 4 | 0.46 | 3.63 | 27.65
L200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 4.5 | 5 | 0.61 | 3.76 | 53.725
L200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 3.5 | 5 | 0.46 | 3.63 | 9.45
L200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 4.5 | 5 | 0.46 | 3.63 | 23.1
L200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 4.5 | 6 | 0.61 | 3.76 | 43.575
L200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 3.5 | 6 | 0.46 | 3.63 | 7.7
L200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 4.5 | 6 | 0.46 | 3.63 | 18.55
L200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 4.5 | 7 | 0.61 | 3.76 | 38.85
L200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 3.5 | 7 | 0.46 | 3.63 | 6.65

Характеристики / спецификации технические:

• Материал: нержавеющая сталь 304.
• Диапазон толщин: 0,15 мм – 0,7 мм (в отдельных сериях до 40,00 мм по специальным вариантам).
• Диапазон наружного диаметра: стандартно от 6,0 мм до 600,00 мм (в представленной серии примеры 12–60 мм).
• Тип конструкции: многовитковая волновая пружина с прокладкой (shim end) — конец пружины защищён/усилен прокладкой для фиксации и плотного прилегания.
• Назначение: осевые нагрузки (статические/переменные), приложения с ограниченным осевым пространством.
• Поведенческие характеристики: высокая жёсткость при малых перемещениях, возможность комбинирования для изменения характеристик пружины.
• Примерные значения: в таблице приведены типовые детали L200- H/L/M с соответствующими рабочими диаметрами, нагрузками, высотами, толщинами и жёсткостями (Н/мм).
