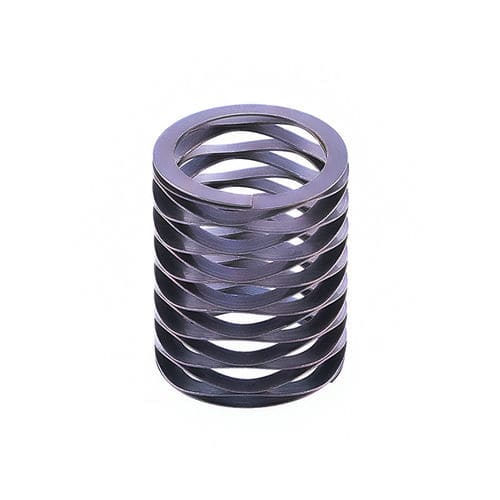

Пружина сжатия LM40 series

на растяжениескручиванияразвернутая

Многооборотные волновые пружины с прокладкой на конце INCONEL 718

Описание:

• Многооборотная волновая пружина — пружина, изготовленная из предварительно закаленной плоской проволоки методом намотки на край с добавлением волн для создания пружинного эффекта.
• Многооборотные пружины с торцевой регулировочной прокладкой предназначены для применений с жесткими требованиями к соотношению прогиба и нагрузки и где критично осевое пространство.
• Возможности: толщина пружины от 0,15 мм до 0,7 мм; наружный диаметр пружины от 12 мм до 60 мм.

Классификация:

• По рабочим характеристикам: пружины на сжатие, растяжение и кручение.
• По конструктивным характеристикам: цилиндрические винтовые пружины и винтовые пружины переменного диаметра (последние в основном для сжимающих нагрузок).
• По форме: конические, спиральные, вогнутые и выпуклые.
• По производственному методу: большие витки (обычно методом горячей формовки) и малые витки (методом холодной формовки).

Особенности многооборотных пружин с регулировочными прокладками:

• Точная настройка характеристики: связь между силой и перемещением очень чувствительна.
• Широкий диапазон деформации (хорошая «мягкость»).
• Простота изготовления и компактная структура.
• Высокая удельная энергоемкость и высокая несущая способность при компактных габаритах.
• Хорошая коррозионная стойкость (особенно в применениях с морской водой при использовании соответствующих сплавов).
• Теплостойкость: никелевые сплавы типа Inconel 718 обеспечивают высокую прочность при температурах до примерно 700°C.
• Хорошая паяемость и возможность термической обработки, допускающая закалку и отпуск без самопроизвольного чрезмерного упрочнения.

Применение:

• Аэрокосмическая промышленность: приводы и демпферы в авиационных системах.
• Медицинские устройства: пружинящие элементы в медицинской аппаратуре.
• Автомобильная промышленность: компоненты подвески и элементы трансмиссии.
• Промышленное оборудование: коробки передач, насосы, клапаны для управления сжатием и натяжением.
• Электроника: элементы в распределительных устройствах, разъемах и периферийных устройствах.
• Нефть и газ: пружинные элементы в скважинных приборах и другом оборудовании.

Спецификация (таблица):
Деталь № | Диаметр отверстия (мм) | Диаметр (мм) | Нагрузка (Н) | Рабочая высота (мм) | Свободная высота (мм) | Волны | Повороты | Толщина (мм) | Радиальная стена (мм) | Весенняя ставка (Н/мм)
ЛМ40-Н1 | 40 | 30 | 300 | 5.66 | 9.14 | 4.5 | 3 | 0.46 | 3.38 | 86.21
ЛМ40-Л1 | 40 | 30 | 100 | 2.9 | 9.14 | 3.5 | 3 | 0.41 | 3.38 | 16.03
ЛМ40-М1 | 40 | 30 | 150 | 5.44 | 9.14 | 3.5 | 3 | 0.53 | 3.63 | 40.54
ЛМ40-Н2 | 40 | 30 | 300 | 7.54 | 12.19 | 4.5 | 4 | 0.46 | 3.38 | 64.52
ЛМ40-Л2 | 40 | 30 | 100 | 3.86 | 12.19 | 3.5 | 4 | 0.41 | 3.38 | 12
ЛМ40-М2 | 40 | 30 | 150 | 7.24 | 12.19 | 3.5 | 4 | 0.53 | 3.63 | 30.3
ЛМ40-Н3 | 40 | 30 | 300 | 9.42 | 15.24 | 4.5 | (значения волны/повороты указаны в таблице) | | |

Ключевые преимущества и свойства:

• Многооборотная конструкция обеспечивает большой ход при компактной осевой высоте.
• Концы с регулировочной прокладкой упрощают установку и обеспечивают устойчивость и равномерный контакт.
• Прецизионное изготовление из качественных материалов гарантирует согласованность витков и долговечность.
• Высокая грузоподъемность при малых рабочих высотах.
• Широкий диапазон настройки размеров, материалов и покрытий для соответствия специфическим требованиям.
• Подходят для применения в условиях ограниченного пространства и для решений, требующих постоянной нагрузки в диапазоне сжатия.

Характеристики / спецификации технические:

• Материал: INCONEL 718 (никелевый сплав); доступны также другие материалы в каталоге производителя.
• Диапазон толщин: 0,15 мм – 0,7 мм.
• Наружный диаметр: от 12 мм до 60 мм.
• Тип конструкции: многооборотная волновая пружина с концами-шимами (shim ends).
• Применяемые области: аэрокосмическая, медицинская, автомобильная, промышленная, электроника, нефть и газ.
• Особенности: высокая коррозионная стойкость (в соответствующих материалах), высокая теплостойкость (до ~700°C для Inconel 718), возможность точной настройки силы и хода.
