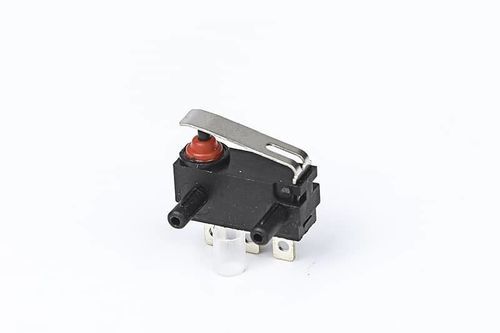

Однополюсный микропереключатель FSK-20-001ULCQCC-US UL
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Функция
- однополюсный
- Уровень защиты
- UL
- Норма
- ENEC, CQC, C-US UL
- Монтаж
- на печатной плате, на CI
- Другие характеристики
- с отключением, сверхминиатюрный
- Первичный ток
МАКС.: 3 A
МИН.: 0,1 A
- Напряжение
МАКС.: 250 V
МИН.: 12 V
- Рабочая температура
МАКС.: 105 °C
(221 °F)МИН.: -25 °C
(-13 °F)
Описание
Обзор продукта
Технические характеристики переключателя
Технические спецификации
- Модель: FSK-20-001
- Варианты тока: 0,1A, 3A
- Напряжения: AC 125V / 250V, DC 12V / 24V
- Сертификации: UL, cUL (CSA), VDE, ENEC, CQC
Технические характеристики переключателя
- Электрический рейтинг — 0,1A @ 250VAC (другой вариант: 3A)
- Ходовая сила — 1,0–2,5 N
- Контактное сопротивление — ≤300 mΩ
- Сопротивление изоляции — ≥100 MΩ (измерено при 500 VDC)
- Диэлектрическое напряжение — 500 V между несоединёнными клеммами; 1500 V между клеммами и металлической рамой
- Электрический ресурс — ≥50 000 циклов
- Механический ресурс — ≥100 000 циклов
- Температура эксплуатации — -25 до 105 °C
- Частота эксплуатации — электрическая: 15 циклов; механическая: 60 циклов
- Виброустойчивость — частота 10–55 Hz; амплитуда 1,5 mm; три направления
- Способность к пайке — >80% погружённой части покрыто припоем; рекомендуемая пайка: 235 ±5 °C (погружение 2–3 s)
- Термостойкость при пайке — паяние погружением: 260 ±5 °C (5 ±1 s); ручная пайка: 300 ±5 °C (2–3 s)
- Условия испытаний — температура окружающей среды 20 ±5 °C; относительная влажность 65 ±5 %; давление 86–106 kPa
Технические спецификации
- Обозначение модели: FSK-20-001
- Электрический рейтинг: 0,1A @ 250VAC (альтернативный вариант 3A)
- Ходовая сила: 1,0–2,5 N
- Контактное сопротивление: ≤300 mΩ
- Сопротивление изоляции: ≥100 MΩ (500 VDC)
- Диэлектрическое напряжение: 500 V между несоединёнными клеммами; 1500 V между клеммами и металлической рамой
- Электрический ресурс: ≥50 000 циклов
- Механический ресурс: ≥100 000 циклов
- Диапазон рабочих температур: -25 до 105 °C
- Частота эксплуатации: электрическая 15 циклов; механическая 60 циклов
- Виброустойчивость: 10–55 Hz, амплитуда 1,5 mm
- Пайка: >80% покрытия; рекомендуемое погружение: 235 ±5 °C в течение 2–3 s
- Термостойкость при пайке: погружение 260 ±5 °C (5 ±1 s); ручная 300 ±5 °C (2–3 s)
- Условия испытаний: 20 ±5 °C, 65 ±5 % RH, 86–106 kPa
- Сертификации: UL, cUL (CSA), VDE, ENEC, CQC
