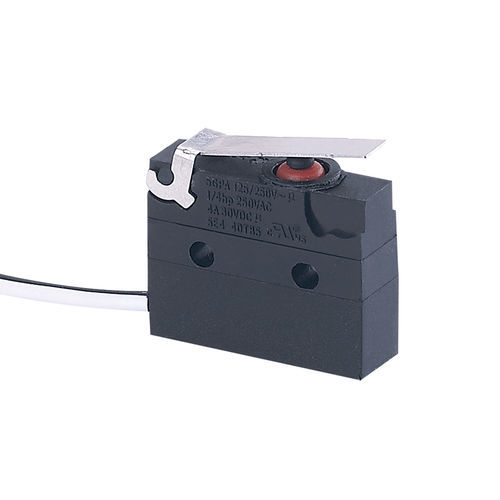

Микропереключатель с рычагом FSK-18-D-031

SPSTгерметичныйIP67

Обзор
FSK-18-D-031 — влагозащищённый микровыключатель серии FSK-18 Mid Series, разработанный для компактных электрических управляющих приложений. Доступен в нескольких вариантах по току и напряжению и имеет международные сертификаты, подходит для промышленного оборудования и OEM.

Ключевые характеристики

• Варианты тока: 0.1A / 0.5A / 5(2)A / 10(3)A
• Номинальные напряжения: AC 125V / 250V; DC 5V / 36V
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC

Таблица размеров
Чертёж с габаритами и таблица размеров приведены на странице продукта в виде изображения для точной механической ссылки.

Технические характеристики переключателя (таблица)

• Пункт 1 — Электрическая нагрузка: 0.1A 250VAC (другие значения доступны в зависимости от варианта)
• Пункт 2 — Сила срабатывания: 1.0 ~ 2.5 N
• Пункт 3 — Контактное сопротивление: ≤ 300 mΩ
• Пункт 4 — Сопротивление изоляции: ≥ 100 MΩ (500 VDC)
• Пункт 5 — Диэлектрическое напряжение: 500 V между несоединёнными выводами; 1500 V между выводами и металлическим корпусом
• Пункт 6 — Электрический ресурс: ≥ 50 000 циклов
• Пункт 7 — Механический ресурс: ≥ 100 000 циклов
• Пункт 8 — Рабочая температура: -25 ~ 105 °C
• Пункт 9 — Частота работы: электрическая 15 циклов/мин; механическая 60 циклов/мин
• Пункт 10 — Виброустойчивость: 10 ~ 55 Hz; амплитуда 1.5 mm; в трёх направлениях
• Пункт 11 — Паяемость: >80% погружённой части должно быть покрыто припоем; температура пайки 235 ± 5 °C (время погружения 2 ~ 3 s)
• Пункт 12 — Теплостойкость при пайке: волновая пайка 260 ± 5 °C 5 ± 1 s; ручная пайка 300 ± 5 °C 2 ~ 3 s
• Пункт 13 — Условия испытаний: окружающая температура 20 ± 5 °C; относительная влажность 65 ± 5% RH; давление воздуха 86 ~ 106 kPa

Технические данные / спецификации

• Модель: FSK-18-D-031
• Серия: FSK-18 Mid Series
• Примеры электрических характеристик: 0.1A 250VAC (доступны варианты)
• Сила срабатывания: 1.0 ~ 2.5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (500 VDC)
• Электрический ресурс: ≥ 50 000 циклов; механический ресурс: ≥ 100 000 циклов
• Диапазон рабочих температур: -25 ~ 105 °C
• Виброустойчивость: 10 ~ 55 Hz, амплитуда 1.5 mm
• Пайка: предоставлены спецификации для волновой и ручной пайки
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC
