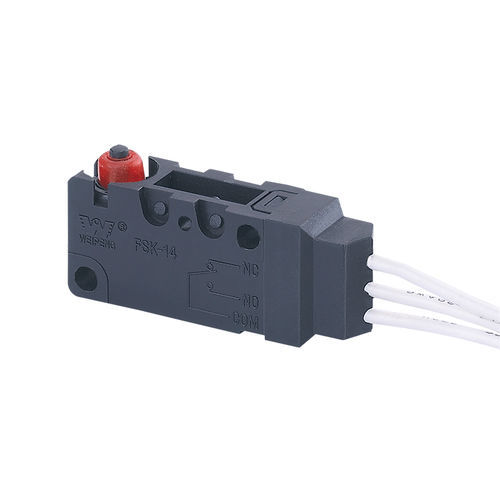

Микропереключатель с рычагом FSK-14-5A-027-TD1.125

клавишныйSPDTгерметичный

Обзор продукта
Водонепроницаемая моментальная кнопка, модель FSK-14-5A-027-TD1.125. Номинальные токи: 5(2)A / 10(3)A. Номинальные напряжения: AC 125V / 250V, DC 30V. Сертификаты: UL, cUL (CSA), VDE, ENEC, CQC. Предназначена для промышленных панелей управления, контрольно-измерительной техники и оборудования, требующего герметичных кнопок.

Таблица размеров
См. изображение таблицы размеров продукта для подробных размеров и информации по креплению.

Технические характеристики переключателя

• 1. Электрический рейтинг: 0.1A 250VAC
• 2. Сила срабатывания: 1.0 ~ 2.5 N
• 3. Контактное сопротивление: ≤ 300 mΩ
• 4. Сопротивление изоляции: ≥ 100 MΩ (500 VDC)
• 5. Диэлектрическое напряжение: 500 V между не подключенными клеммами (0.5 mA / 60 s); 1500 V между клеммами и металлической рамой (0.5 mA / 60 s)
• 6. Электрический ресурс: ≥ 50 000 циклов
• 7. Механический ресурс: ≥ 100 000 циклов
• 8. Рабочая температура: -25 ~ 105 °C
• 9. Частота работы: электрическая 15 циклов; механическая 60 циклов
• 10. Виброустойчивость: частота 10 ~ 55 Hz; амплитуда 1.5 mm; испытание в трех направлениях
• 11. Припаиваемость: > 80% погруженной части должно быть покрыто припоем. Температура пайки: 235 ± 5 °C (время погружения 2 ~ 3 s)
• 12. Теплостойкость при пайке: волна пайки 260 ± 5 °C (5 ± 1 s); ручная пайка 300 ± 5 °C (2 ~ 3 s)
• 13. Условия испытаний: температура окружающей среды 20 ± 5 °C; относительная влажность 65 ± 5% RH; атмосферное давление 86 ~ 106 kPa

Теги продукта

• Waterproof Button
• Waterproof Momentary Switch
• Waterproof Push Button
• Waterproof Push Button Switch
• Waterproof Rocker Switch
• Waterproof Toggle Switch

Технические спецификации

• Электрический рейтинг: 0.1A 250VAC
• Сила срабатывания: 1.0 ~ 2.5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (500 VDC)
• Диэлектрическое напряжение: 500 V между не подключенными клеммами; 1500 V между клеммами и металлической рамой
• Электрический ресурс: ≥ 50 000 циклов
• Механический ресурс: ≥ 100 000 циклов
• Рабочая температура: -25 ~ 105 °C
• Частота работы: электрическая 15 циклов; механическая 60 циклов
• Виброустойчивость: 10 ~ 55 Hz, амплитуда 1.5 mm, три направления
• Припаиваемость: > 80% покрытия при погружении; температура пайки 235 ± 5 °C (2 ~ 3 s)
• Теплостойкость при пайке: волна 260 ± 5 °C (5 ± 1 s); ручная 300 ± 5 °C (2 ~ 3 s)
• Условия испытаний: 20 ± 5 °C, 65 ± 5% RH, 86 ~ 106 kPa
