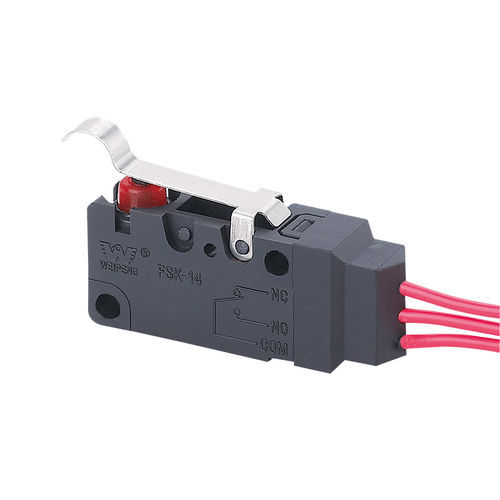

Микропереключатель SPDT FSK-14-5A-036

CQCC-US ULENEC

Обзор продукта
Субминиатюрный мгновенно действующий микропереключатель для управляющих и сигнальных применений. Номинальные токи: 5(2)A и 10(3)A. Номинальные напряжения: AC 125V / 250V, DC 30V. Сертификации: UL, cUL (CSA), VDE, ENEC, CQC.

Таблица размеров
См. изображение таблицы размеров на странице продукта.

Технические характеристики переключателя (таблица)
ITEM / (технический параметр) / Значение
1) (Электрический рейтинг) / 0.1A 250VAC
2) (Сила срабатывания) / 1.0 ~ 2.5N
3) (Контактное сопротивление) / ≤ 300 mΩ
4) (Сопротивление изоляции) / ≥ 100 MΩ (500 VDC)
5) (Диэлектрическое напряжение) (между несоединёнными клеммами) / 500 V / 0.5 mA / 60 s
(между клеммами и металлической рамой) / 1500 V / 0.5 mA / 60 s
6) (Электрический ресурс) / ≥ 50,000 циклов
7) (Механический ресурс) / ≥ 100,000 циклов
8) (Температура эксплуатации) / -25 ~ 105 °C
9) (Частота эксплуатации) / (электрическая): 15 циклов; (механическая): 60 циклов
10) (Вибростойкость) / Частота: 10 ~ 55 Hz; Амплитуда: 1.5 mm; Три направления
11) (Паяемость) / Более 80% погружённой части должны быть покрыты припоем; Температура пайки: 235 ± 5 °C (Время погружения): 2 ~ 3 s
12) (Теплостойкость при пайке) / (Погружная пайка): 260 ± 5 °C, 5 ± 1 s; (Ручная пайка): 300 ± 5 °C, 2 ~ 3 s
13) (Условия испытаний) / Температура окружающей среды: 20 ± 5 °C; Относительная влажность: 65 ± 5 % RH; Атмосферное давление: 86 ~ 106 kPa

Характеристики / Технические спецификации

• Модель: FSK-14-5A-036
• Номинальные токи: 5(2)A и 10(3)A
• Пример электрического рейтинга: 0.1A 250VAC
• Сила срабатывания: 1.0 ~ 2.5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (измерено при 500 VDC)
• Диэлектрическая прочность: 500 V (между несоединёнными клеммами), 1500 V (клеммы — металлическая рама); испытательный ток 0.5 mA, 60 s
• Электрический ресурс: ≥ 50,000 циклов
• Механический ресурс: ≥ 100,000 циклов
• Диапазон рабочей температуры: -25 °C до 105 °C
• Частота эксплуатации: электрическая 15 циклов, механическая 60 циклов
• Вибрация: 10–55 Hz, амплитуда 1.5 mm, три направления
• Паяемость: >80% погружённой части покрыто припоем; темп. пайки 235 ± 5 °C, погружение 2–3 s
• Теплостойкость при пайке: погружная пайка 260 ± 5 °C (5 ± 1 s); ручная пайка 300 ± 5 °C (2–3 s)
• Условия испытаний: 20 ± 5 °C, 65 ± 5 % RH, 86–106 kPa
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC
