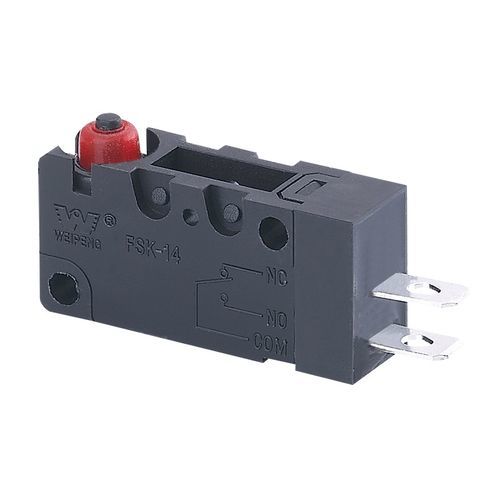

Переключатель с рычагом FSK-14-1X-5A-006-TD1

SPSTгерметичныйIP67

Обзор продукта
FSK-14-1X-5A-006-TD1 — миниатюрный паяемый переключатель, предназначенный для компактных электрических управляющих применений. Доступен с номинальными токами 5(2)A и 10(3)A, номинальными напряжениями AC 125V / 250V и DC 30V. Подходит для мест с ограниченным пространством, требующих надежного переключения.

Ключевые характеристики

• Модель: FSK-14-1X-5A-006-TD1
• Примеры номинальных токов: 5(2)A, 10(3)A
• Номинальное напряжение: AC 125V / 250V; DC 30V
• Пример электрического допуска: 0.1A 250VAC
• Сила срабатывания: 1.0 ~ 2.5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (при 500 VDC)
• Диэлектрическая прочность: 500 V между клеммами; 1500 V между клеммами и металлической рамой

Технические характеристики

• Электрический рейтинг (пример): 0.1A 250VAC
• Сила срабатывания: 1.0 ~ 2.5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (при 500 VDC)
• Диэлектрическая прочность: 500 V (между неизолированными клеммами), 1500 V (между клеммами и металлической рамой)
• Электрический ресурс: ≥ 50 000 циклов
• Механический ресурс: ≥ 100 000 циклов
• Температура эксплуатации: -25 ~ 105 °C
• Частота работы: электрическая 15 циклов/мин; механическая 60 циклов/мин
• Вибрация: 10 ~ 55 Hz; амплитуда 1.5 mm; три направления по 1 часу каждая

Пайка и монтаж

• Паяемость: более 80% погружённой части должно быть покрыто припоем
• Температура ванночной пайки: 235 ± 5 °C; время погружения: 2 ~ 3 s
• Тепловая стойкость пайки — ванночная пайка: 260 ± 5 °C, 5 ± 1 s
• Тепловая стойкость пайки — ручная пайка: 300 ± 5 °C, 2 ~ 3 s

Соответствие и заказ

• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC
• Таблица размеров: изображение таблицы размеров доступно на странице продукта
• Рекомендуемые условия испытаний: 20 ± 5 °C, относительная влажность 65 ± 5 %, давление 86 ~ 106 кПа
• Типичные области применения: промышленное управление, приборостроение, компактные электрические устройства
