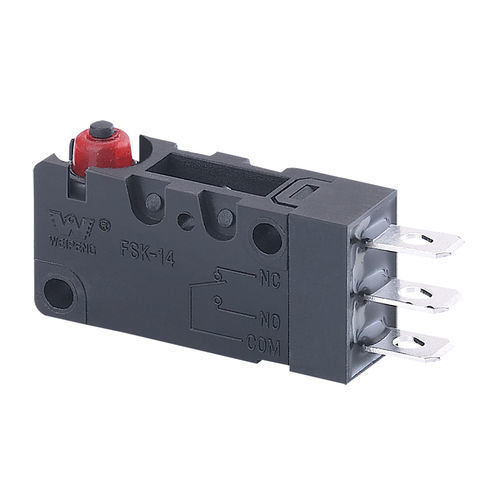

Микропереключатель SPDT FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

Обзор продукта
Микропереключатель FSK-14-5A-007-TD1.125. Номинальные токи 5(2)A и 10(3)A, электрическая характеристика контакта 0.1A 250VAC. Применим для AC 125V/250V и DC 30V. Сертификаты: UL, cUL (CSA), VDE, ENEC, CQC.

Таблица размеров
См. изображение с таблицей размеров продукта для сведения о габаритах и точках крепления.

Технические характеристики переключателя

• 1 - (Электрическая характеристика): 0.1A 250VAC
• 2 - (Рабочая сила): 1.0 ~ 2.5N
• 3 - (Контактное сопротивление): ≤ 300mΩ
• 4 - (Сопротивление изоляции): ≥ 100MΩ (500VDC)
• 5 - (Диэлектрическое напряжение): Между не соединёнными выводами: 500V / 0.5mA / 60s; Между выводами и металлической рамой: 1500V / 0.5mA / 60s
• 6 - (Электрический ресурс): ≥ 50 000 циклов
• 7 - (Механический ресурс): ≥ 100 000 циклов
• 8 - (Рабочая температура): -25 ~ 105°C
• 9 - (Частота работы): Электрическая: 15 циклов/мин; Механическая: 60 циклов/мин
• 10 - (Виброустойчивость): Частота: 10 ~ 55Hz; Амплитуда: 1.5mm; Три направления
• 11 - (Пайка): ≥ 80% погружённой части должны быть покрыты припоем; Температура пайки: 235±5°C; Время погружения: 2 ~ 3s
• 12 - (Теплостойкость при пайке): Погружная пайка: 260±5°C 5±1s; Ручная пайка: 300±5°C 2 ~ 3s
• 13 - (Условия испытаний): Темп. окружающей среды: 20±5°C; Относительная влажность: 65±5% RH; Давление воздуха: 86 ~ 106 kPa

Характеристики / технические спецификации

• Электрическая характеристика: 0.1A 250VAC
• Номинальные токи: 5(2)A и 10(3)A
• Рабочая сила: 1,0–2,5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (500 VDC)
• Диэлектрическая прочность: 500 V (между выводами), 1500 V (между выводами и металлической рамой)
• Электрический ресурс: ≥ 50 000 циклов
• Механический ресурс: ≥ 100 000 циклов
• Рабочая температура: -25 до 105 °C
• Вибрация: 10–55 Hz, амплитуда 1,5 mm, три направления
• Пайка: покрытие при погружении ≥ 80%; параметры пайки и теплостойкости указаны
• Условия испытаний: 20±5°C, 65±5% RH, 86–106 kPa
