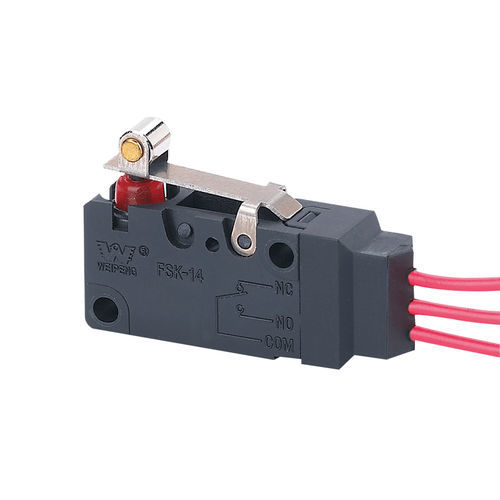

Микропереключатель с рычагом FSK-14-5A-035

SPDTгерметичныйдля суровых природных условий

Обзор продукта
FSK-14-5A-035 — влагозащищённый микровыключатель конечного положения с моментальным (обычным) рычагом и заводским проводом длиной 200 мм. Доступны типовые варианты по току до 10A при 125VAC/250VAC. Подходит для применений, требующих компактного герметичного исполнительного элемента для обнаружения положения и управления.

Основные номиналы и сертификаты

• Указанные варианты тока: 5(2)A / 10(3)A
• Напряжение: AC 125V / 250V, DC 30V
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC

Технические характеристики переключателя

• 1 — Электрический номинал — 0.1A 250VAC
• 2 — Сила срабатывания — 1.0 ~ 2.5 N
• 3 — Контактное сопротивление — ≤ 300 mΩ
• 4 — Сопротивление изоляции — ≥ 100 MΩ (500 VDC)
• 5 — Диэлектрическое напряжение — Между незакрытыми контактами: 500 V / 0.5 mA / 60 s; Между контактами и металлической рамой: 1500 V / 0.5 mA / 60 s
• 6 — Электрический ресурс — ≥ 50 000 циклов
• 7 — Механический ресурс — ≥ 100 000 циклов
• 8 — Рабочая температура — -25 ~ 105 °C
• 9 — Частота работы — Электрическая: 15 циклов/мин; Механическая: 60 циклов/мин
• 10 — Вибростойкость — Частота: 10 ~ 55 Hz; Амплитуда: 1.5 mm; Направления: три оси
• 11 — Паяемость — Более 80% части, погружённой в припой, должно быть покрыто припоем; Температура пайки: 235 ± 5 °C; Время погружения: 2 ~ 3 s
• 12 — Теплостойкость пайки — Погружная пайка: 260 ± 5 °C в течение 5 ± 1 s; Ручная пайка: 300 ± 5 °C в течение 2 ~ 3 s
• 13 — Условия испытаний — Температура: 20 ± 5 °C; Относительная влажность: 65 ± 5 % RH; Давление воздуха: 86 ~ 106 kPa

Рекомендации по окружающей среде
Условия окружающей среды существенно влияют на выбор влагозащищённого микровыключателя. Определите наличие загрязняющих веществ в воздухе, тип жидкости при контакте и требуемый диапазон рабочих температур. Для суровых или критических условий выберите герметичный переключатель с подходящим температурным диапазоном. Микровыключатели повышенной надёжности могут работать примерно от -54 °C до 178 °C. Для применений с большими нагрузками (например, поплавковые выключатели, приводящие насосы) используйте переключатели с более высокими номиналами тока, например 20A или 25A при 125VAC или 250VAC.

Характеристики / технические спецификации

• Модель: FSK-14-5A-035 (часть серии FSK-14)
• Типичные токи на техническом листе: 5(2)A, 10(3)A; примеры значений до 10A при 125VAC/250VAC
• Электрический номинал (для теста): 0.1A 250VAC
• Сила срабатывания: 1.0 ~ 2.5 N
• Контактное сопротивление: ≤ 300 mΩ
• Сопротивление изоляции: ≥ 100 MΩ (500 VDC)
• Диэлектрическая прочность: 500 V (между цепями), 1500 V (к металлической раме) при указанных условиях испытаний
• Электрический ресурс: ≥ 50 000 циклов; Механический ресурс: ≥ 100 000 циклов
• Рабочая температура: -25 °C до 105 °C
• Вибрация: 10 ~ 55 Hz, амплитуда 1.5 mm
• Параметры паяемости и термостойкости для погружной и ручной пайки
• Условия испытаний: 20 ± 5 °C; 65 ± 5 % RH; давление воздуха 86 ~ 106 kPa
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC
