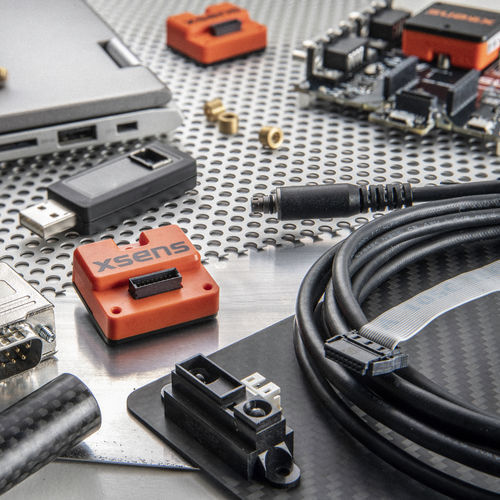

Миниатюрная инерционная позиционная система MTi-680

легкаяGNSSPCB

MTi-680 отвечает самым высоким стандартам в области миниатюрных ГНСС/ИНС на основе МЭМС. Высочайший стандарт в области GNSS/INS MTi-680 представляет собой самый высокий стандарт в области GNSS/INS (глобальные навигационные спутниковые системы/инерциальные навигационные системы) при подключении к внешнему кинематическому (RTK) GNSS-приемнику реального времени. Плавная высокочастотная Устройство поддерживает RTK GNSS-приемники, что обеспечивает плавную высокочастотную (400 Гц) сантиметровую точность позиционирования даже в сложных условиях. Простота интеграции благодаря встроенной поддержке CAN Легкий и прочный, экономически эффективный, он легко интегрируется одним из двух способов: либо заголовком вниз, непосредственно на печатную плату, либо как автономное устройство, с плоским кабелем для связи. Технические характеристики Характеристики слияния датчиков Крен, тангаж 0.2 град RMS Рысканье/направление 0.5 град RMS Положение 1 см + 1 ppm CEP Скорость 0.05 м/с среднеквадратичное значение Чувствительные компоненты Гироскоп Стандартный полный диапазон 2000 град/с Стабильность смещения в процессе работы 8 град/ч Плотность шума 0.007 °/с/√Гц Акселерометр Стандартный полный диапазон 10 g Стабильность смещения в процессе работы 10 (x,y) 15 (z) мкг Плотность шума 60 мкг/√Гц Магнитометр бортовой Барометр бортовой GNSS-приемник Бренд внешний (NMEA или u-blox, beta:SBF/GSOF) Модель внешний Вход RTK-коррекции внешний Входной порт RTCM внешний Технические характеристики системы Механические IP-рейтинг (эквивалент) IP51 Размеры 28 × 31,5 × 13 мм Масса 8.9 g Электрические Входное напряжение 4.от 5 до 24 В Потребляемая мощность (тип.) <0.5 W Интерфейсы / IO Интерфейсы UART, CAN, RS232 Протоколы Xbus, ASCII (NMEA) или CAN Выходная частота До 2 кГц, 400 Гц SDI
