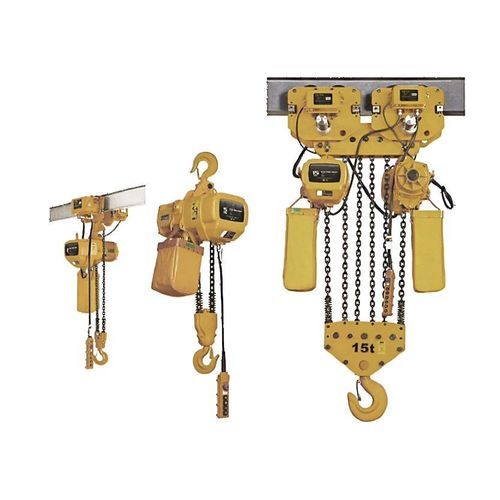

Электрическая цепная таль HHBB series

с тележкойс уменьшенной потерей высотыдвойная

Обзор
Серия цепных электроталей HHBB выполнена в компактном исполнении с малым высотным зазором, что сокращает расстояние между корпусом тали и балкой. Такая конструкция повышает эффективность вертикального подъёма и подходит для помещений с низким потолком, временных участков и мест, где необходимо максимально использовать подъёмное пространство.

Ключевые особенности

• Конструкция с малым высотным зазором для уменьшения подхода крюка.
• Одно- и двухветвевые конфигурации, покрывающие диапазон 0,5 т — 5 т.
• Стандартный подъём 3 м; возможны нестандартные высоты по запросу.
• Различные диаметры цепи и варианты мощности двигателя для соответствия условиям эксплуатации.
• Проектируется для простого монтажа на балке и удобного доступа для обслуживания.

Технические параметры

• Линейка моделей: HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
• Грузоподъёмность (т): 0,5 | 1,0 | 2,0 | 1,0 | 2,0 | 3,0 | 5,0
• Стандартный подъём (м): 3 для всех стандартных моделей
• Испытательная нагрузка (т): 6,25 | 12,5 | 25 | 12,5 | 25 | 37,5 | 62,5
• Мощность двигателя (кВт): 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 3,0
• Число ветвей цепи: 1 | 1 | 1 | 1 | 2 | 2 | 2
• Диаметр грузовой цепи (мм): 6,3 | 7,1 | 10 | 6,3 | 7,1 | 10 | 11,2
• Скорость подъёма (м/мин): 7,8 | 6,8 | 6,8 | 3,9 | 3,4 | 5,8 | 2,8
• Масса нетто (кг): 42 | 59 | 110 | 47 | 69 | 123 | 133
• Мёртвая масса на метр (кг/м): 0,5 | 1,1 | 2,2 | 1,0 | 2,2 | 4,4 | 5,8

Модели и конфигурации

• Модели типов A и B имеют варианты монтажа, двигателя и скорости; для деталей сверяйтесь с кодом модели.
• Одноветвевые модели имеют большую скорость подъёма; двухветвевые повышают номинальную грузоподъёмность при уменьшенной скорости.
• Стандартный подъём 3 м; нестандартные подъёмы и тележки доступны в зависимости от проекта.

Применение

• Мастерские, лёгкие и средние производственные линии, модульные/временные предприятия.
• Строительные объекты и зоны технического обслуживания с ограниченным пространством под перекрытием.
• Установки, требующие гибкого диапазона грузоподъёмности (0,5–5 т) при ограниченном объёме установки.

Нормы и сертификация
На исходной странице не указано — перед покупкой проверьте применимые региональные нормы и запросите у производителя сведения о сертификатах.

Монтаж и техническое обслуживание

• Устанавливать на совместимые балки с учётом высотного зазора и совместимости тележки.
• Следовать инструкциям производителя по проверке цепи, смазке и обслуживанию двигателя через указанные интервалы.
• Проводить испытания грузом и проверки безопасности после монтажа и после существенных изменений грузоподъёмной системы.
