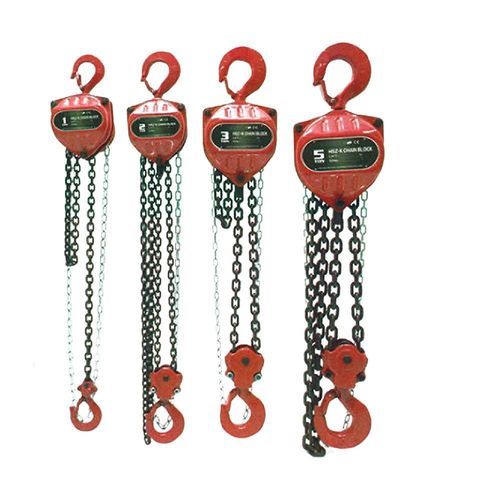

Цепная таль с ручным управлением HSZ-K

ручнаякомпактная1

Обзор Ручная цепная таль HSZ-K имеет грузоподъёмность от 0,5 т до 20 т в зависимости от модели. Компактная конструкция, соответствующая международным стандартам. Оснащена тормозным диском, грузовой цепью из легированной стали и оцинкованной приводной цепью. Крючки кованые и термообработанные для высокой несущей способности и длительного срока службы.

Введение

• Диапазон нагрузок: 0,5 т–20 т
• Компактный дизайн, соответствующий действующим мировым стандартам
• Тормозной диск, грузовая цепь из легированной стали и оцинкованная приводная цепь
• Крючки кованые и термообработанные для высокой прочности и длительного срока службы

Параметр MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Chainpull to lift full load(n) | 221 | 304 | 343 | 314 | 343 | 383 | 392
No. of load chain fall lines | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Технические характеристики

• Серия / Модель: HSZ-K (пример: HSZ-K1/2, HSZ-K1, HSZ-K1 1/2, HSZ-K2, HSZ-K3, HSZ-K5, HSZ-K10)
• Диапазон нагрузок: 0,5 т–20 т
• Стандартный подъём: 2,5 м–3,5 м в зависимости от модели
• Испытательная нагрузка: 0,75 т–12,5 т в зависимости от модели
• Минимальное расстояние между крюками: 225 мм–700 мм в зависимости от модели
• Сила на цепи при подъёме полной нагрузки: 221 N–392 N в зависимости от модели
• Количество цепных ходов: 1, 2 или 4 в зависимости от модели
• Диаметр грузовой цепи: 6 мм, 8 мм или 10 мм в зависимости от модели
• Стандартные компоненты: тормозной диск, грузовая цепь из легированной стали, оцинкованная приводная цепь, кованые и термообработанные крючки
• Масса нетто по моделям: 8.4 kg–77 kg
• Масса брутто по моделям: 9.4 kg–85 kg
• Габариты упаковки: зависят от модели (см. значения выше)
