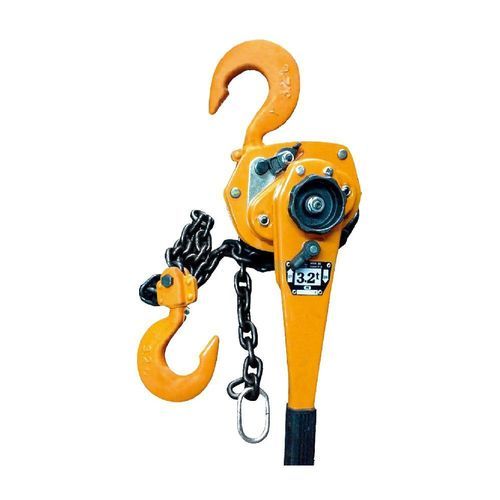

Цепная таль с ручным управлением HSH-VL

с рычагомс рычагом управленияс ручным управлением

Обзор продукта
Цепная ручная таль-рычажный механизм HSH-VL — это ручной рычажный тал, разработанный для контролируемого вертикального подъёма и точного позиционирования грузов в промышленных условиях. Оснащён цепью и крюками из высокопрочного сплава, 360° вращающейся ручкой для работы в стеснённых условиях, автоматическим тормозом Weston с двойной фиксацией для надёжного удержания груза и порошковым покрытием для стойкости поверхности. Доступны несколько грузоподъёмностей для различных задач.

Ключевые особенности

• Компактная конструкция с малой высотой для ограниченных пространств
• Цепь и крюки из высокопрочного сплава
• 360° вращающаяся ручка для удобной работы в узких местах
• Автоматический тормоз Weston с двойной фиксацией для надёжного удержания груза
• Корпус с порошковым покрытием для износостойкости
• Рукоятка с резиновым антискользящим покрытием
• Доступные грузоподъёмности: 0,5 т, 0,75 т, 1,5 т, 3 т, 6 т, 9 т

Технические характеристики

• Модель VL-0.5T — Грузоподъёмность: 0,5 т; Стандартный подъём: 1,5 м; Испытательная нагрузка: 0,75 т; Число ветвей цепи: 1; Диаметр цепи: 5 мм; Размеры (A×B×C): 102 × 80 × 95 мм; Масса нетто: 3,5 кг; Упаковка: 37×14×17 см
• Модель VL-0.75T — Грузоподъёмность: 0,75 т; Стандартный подъём: 1,5 м; Испытательная нагрузка: 1,125 т; Число ветвей: 1; Диаметр цепи: 6,3 мм; Размеры (A×B×C): 155 × 88 × 135 мм; Масса нетто: 6,6 кг; Упаковка: 37×14×17 см
• Модель VL-1.5T — Грузоподъёмность: 1,5 т; Стандартный подъём: 1,5 м; Испытательная нагрузка: 2,25 т; Число ветвей: 1; Диаметр цепи: 7,1 мм; Размеры (A×B×C): 170 × 110 × 162 мм; Масса нетто: 11 кг; Упаковка: 52×14×18 см
• Модель VL-3T — Грузоподъёмность: 3 т; Стандартный подъём: 1,5 м; Испытательная нагрузка: 4,5 т; Число ветвей: 1; Диаметр цепи: 9 мм; Размеры (A×B×C): 198 × 120 × 211 мм; Масса нетто: 17 кг; Упаковка: 55×16×21 см
• Модель VL-6T — Грузоподъёмность: 6 т; Стандартный подъём: 1,5 м; Испытательная нагрузка: 9 т; Число ветвей: 2; Диаметр цепи: 9 мм; Размеры (A×B×C): 198 × 120 × 254 мм; Масса нетто: 27,5 кг; Упаковка: 55×16×21 см
• Модель VL-9T — Грузоподъёмность: 9 т; Стандартный подъём: 1,5 м; Испытательная нагрузка: 13,5 т; Число ветвей: 3; Диаметр цепи: 9 мм; Размеры (A×B×C): 198 × 120 × 319 мм; Масса нетто: 47 кг; Упаковка: 55×16×21 см

Работа
Таль приводится во вращение внутренним механизмом с храповиком и шестернями, которые приводятся в действие качающимся движением рычага. Направление передачи переключается для подъёма или опускания груза. Концевой крюк обеспечивает надёжное фиксирование груза. По запросу возможны варианты исполнения и адаптация под требования применения.

Технические детали

• Серия / Модель: HSH-VL
• Покрытие корпуса: Порошковое покрытие для износостойкости
• Цепь и крюки: Высокопрочная сплавная конструкция
• Тормоз: Автоматический тормоз Weston с двойной фиксацией
• Ручка: 360° вращающаяся ручка с резиновым антискользящим покрытием
• Стандартный подъём: 1,5 м (для всех перечисленных моделей)
• Диаметры цепи: от 5 мм до 9 мм в зависимости от модели
• Диапазон массы нетто: от 3,5 кг до 47 кг в зависимости от модели
