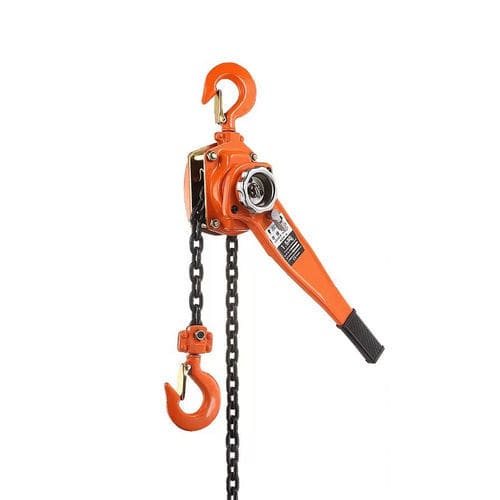

Цепная таль с ручным управлением TOPONE-D series

с рычагомс ручным управлениемручная

Обзор
Ручная рычажная цепная таль, также называемая come-along, позволяет одной рукой тянуть, перемещать, позиционировать или поднимать грузы. Конструкция схожа с ручными цепными талями. Хотя некоторые рычажные тали рассчитаны на подвесной подъем, не все come-along подходят для такого использования. Перед применением для подвесного подъема убедитесь, что в названии продукта есть слово Hoist или указана грузоподъемность. Ручные рычажные тали предназначены для коммерческого и промышленного применения в ограниченных пространствах и при низкой высоте подвеса.

Введение
Рычажные блоки предназначены для подъема грузов в пределах их номинальной грузоподъемности и не должны использоваться с перегрузкой. Они широко используются в мастерских, гаражах и на строительных площадках. Рычажные блоки доступны с одно- и многократными ветвями цепи; выбирайте конфигурацию в зависимости от веса поднимаемого груза.

Параметры
TYPE: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacity (T): 0.8 | 1.6 | 3.2 | 6.3 | 9
Standard Lift (m): 1.5 (all models)
Running Test Load (T): 0.96 | 1.92 | 3.84 | 7.56 | 10.8
Effort Required To Lift Rated Load (N): 250 | 373 | 390 | 398 | 400
Falls of Load Chain: 1 | 1 | 1 | 2 | 3
Load Chain Diameter (mm): 6x18 | 7x21 | 10x30
Key Dimensions (mm) - A x B x C x φ x D x H x L: see parameter block above
Net Weight (Kg): 7.9 | 10.9 | 14.4 | 35 | 50
Extra Weight Per Meter of Extra Lift (Kg): 0.8 | 1.1 | 2.2 | 4.4 | 6.6

Стандарты
Рычажные тали работают с рукоятью, соединённой с внутренним механизмом трещотки и шестерёнки. Прокручивание рукояти приводит в действие трещотки, а переключатель направления переводит внутреннюю передачу для подъёма или спуска груза. Крюк на конце блока обеспечивает надёжное крепление груза. Возможна кастомизация по требованиям заказчика.

Технические характеристики

• Тип продукта / серия: рычажные цепные тали TOPONE (модели: TOPONE-D1/2, TOPONE-D1, TOPONE-D2, TOPONE-D3, TOPONE-D5)
• Диапазон грузоподъемности: 0,8 T до 9 T в зависимости от модели
• Стандартный подъем: 1,5 m (все модели)
• Испытательная нагрузка при работе: 0,96 T, 1,92 T, 3,84 T, 7,56 T, 10,8 T (по моделям)
• Необходимое усилие для подъёма номинальной нагрузки: 250 N, 373 N, 390 N, 398 N, 400 N (по моделям)
• Число ветвей цепи: 1, 1, 1, 2, 3 (по моделям)
• Диаметры цепи: 6x18 mm, 7x21 mm, 10x30 mm
• Ключевые размеры (A x B x C x φ x D x H x L) по моделям: см. блок Параметры выше
• Масса нетто по моделям: 7.9 kg, 10.9 kg, 14.4 kg, 35 kg, 50 kg
• Дополнительный вес на метр дополнительного подъёма: 0.8 kg/m, 1.1 kg/m, 2.2 kg/m, 4.4 kg/m, 6.6 kg/m
• Разработано для коммерческого и промышленного применения в ограниченных пространствах и при низкой высоте подвеса
