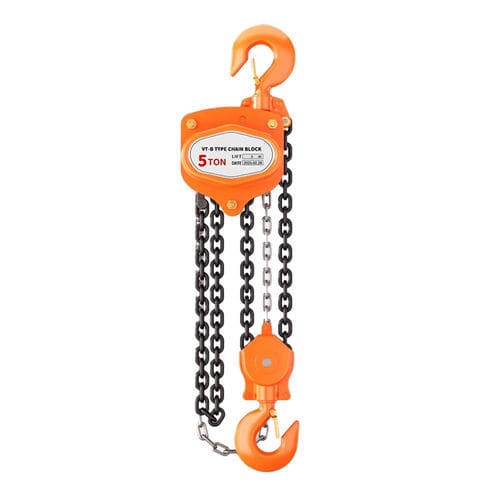

Цепная таль с механическим управлением TOPONE-D series

с ручным управлениемс тележкой1

Наименование продукта
Ручная цепная таль — механическое подъемное устройство для промышленного, строительного и складского применения. Серия TOPONE‑D охватывает грузоподъемности от 0,5 до 30 т, стандартные высоты подъема 3 м или 6 м; предназначена для надежного вертикального подъема и опускания там, где нет электропитания.

Введение

• Усиленный корпус зубчатой передачи защищает внутренние компоненты от внешних ударов.
• Конструкция с общим подшипником повышает производительность и срок службы.
• Корпус из низколегированных конструкционных стальных листов для повышенной безопасности и долговечности.
• Грузовая цепь Grade 80 высокой прочности с высоким коэффициентом запаса и длительным сроком службы.
• Открытая зубчатая защита крюка предотвращает попадание посторонних предметов и заедание цепи/шкива.
• Равномерное вращение, эффективная работа и снижение ручного усилия.

Параметры
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Capacity (T) | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Standard Lift (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Running Test Load (T) | 0.75 | 1.5 | 3 | 4.5 | 7.5 | 15 | 22.5 | 30 | 45
Effort Required To Lift Rated Load (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Falls of Load Chain | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Load Chain Diameter (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Dimensions (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Dimensions (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Dimensions (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Dimensions (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Net Weight (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Extra Weight Per Meter of Extra Lift (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

Особенности / Технические характеристики

• Бренд: TOPONE
• Серия моделей: TOPONE‑D series
• Диапазон грузоподъемности: от 0,5 T до 30 T в зависимости от модификации
• Опции стандартного подъема: как правило 3 м (некоторые модели 6 м или 3/6 м)
• Испытательная нагрузка: от 0,75 T до 45 T в зависимости от модели
• Необходимое усилие для подъема номинальной нагрузки: значения указаны для каждой модели (некоторые тяжёлые модели имеют двойные значения, например 400x2)
• Число ветвей цепи: от 1 до 8 в зависимости от грузоподъемности
• Грузовая цепь: Grade 80 высокопрочная цепь (диаметры по моделям: например 5x15 мм до 10x30 мм)
• Материалы конструкции: низколегированные конструкционные стальные листы, общая подшипниковая сборка, усиленный корпус зубчатой передачи
• Ключевые размеры (a, b, c, d, h min) и масса нетто указаны для каждой модификации
• Дополнительная масса на метр дополнительного подъема указана по моделям (Kg/m)
