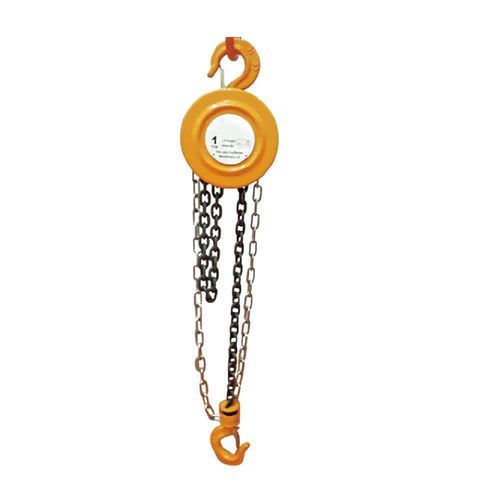

Цепная таль с ручным управлением HSZ series

ручнаядля интенсивного использования1

Описание продукта
Ручная цепная таль HSZ имеет округлый корпус в форме тыквы, выполненный в китайском стиле, и позволяет поднимать тяжелые грузы при минимальном усилии оператора. Оснащена грузовой цепью из легированной стали и стандартными оцинкованными деталями. Подъемный крюк кованый и термообработанный для увеличения сроков службы. Диапазон грузоподъемности: 0,5 т–20 т, для тяжелого оборудования доступны варианты 30 т и 50 т. Модели HAZ-1/2 до HAZ-10 доступны в различных грузоподъемностях, стандартных высотах подъема и спецификациях.

Введение

• Корпус в форме тыквы в китайском стиле
• Малое усилие оператора для подъема больших масс
• Грузовая цепь из легированной стали и стандартное оцинкованное покрытие
• Крюк кованый и термообработанный для долгого срока службы
• Диапазон грузоподъемности от 0,5 т до 20 т; 30 т и 50 т доступны для тяжелой техники

Параметр
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

Характеристики / Технические спецификации

• Серии моделей: HAZ-1/2, HAZ-1, HAZ-1 1/2, HAZ-2, HAZ-3, HAZ-5, HAZ-10
• Диапазон грузоподъемности: 0,5 т–10 т в таблице (также доступно до 20 т; 30 т и 50 т для тяжелого оборудования)
• Стандартный ход подъема: 2,5 м–3,5 м в зависимости от модели
• Материал грузовой цепи: легированная сталь
• Покрытие: стандартное оцинкование
• Крюк: ковка и термообработка для длительного срока службы
• Диаметр цепи: 6 мм, 8 мм или 10 мм в зависимости от модели
• Примеры чистого веса: от 8.4 кг до 77 кг в зависимости от модели
• Габариты упаковки указаны по моделям (L*W*H в см)
