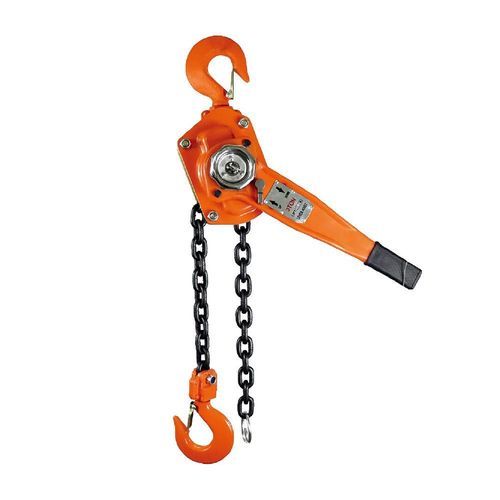

Цепная таль с ручным управлением HSH-VA

с рычагомкоррозионностойкая1

Описание продукта
Рычажная цепная таль HSH-VA — ручное подъемное устройство, предназначенное для точного и надежного подъёма грузов от 0,5 т до 6 т. Оснащено механизмом управления крутящим моментом, термообработанным крюком, стойкими к удару корпусами редуктора и тормоза, а также обработанной от коррозии цепью для безопасной работы в промышленных условиях.

Основные характеристики

• Механизм управления крутящим моментом для контролируемого подъёма
• Термообработанный крюк, обеспечивающий безопасность при перегрузке
• Ударопрочные корпуса редуктора и тормоза защищают от пыли и дождя
• Резиновая противоскользящая рукоятка для безопасной ручной работы
• Сильная тормозная сила, простая регулировка и антикоррозионная обработка
• Специальная конструкция тормоза для уменьшения износа
• Фиксатор цепи для защиты корпуса машины
• Цепь с антикоррозионной обработкой для тяжёлых подъёмов
• Стабилизирующее устройство для предотвращения сматывания цепи при подъёме

Принцип работы и стандарты
Рычажные тали работают посредством храпово-зубчатого механизма, приводимого в действие рычагом. Крутя рычаг, внутренние храповики обеспечивают подъём или опускание груза; переключение внутреннего зубчатого механизма меняет направление подъёма. Крюк на конце служит для надёжного крепления груза. Тали HSH-VA можно адаптировать под требования клиента и они соответствуют применимым отраслевым стандартам безопасности.

Технические параметры
Model: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Capacity (t): 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | 6
Standard lift (m): 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5
Running test load (t): 0.75 | 1.125 | 1.5 | 2.25 | 3 | 4.5 | 9
No. of falls of load chain: 1 | 1 | 1 | 1 | 1 | 1 | 2
Load chain diameter (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Dimension (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Dimension (mm) B: 80 | 87.5 | 87.5 | 102 | 102 | 109 | 109
Dimension (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Net weight (kg): 3.5 | 7 | 7.5 | 11 | 12 | 19 | 32
Packing (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

Технические характеристики

• Название продукта: HSH-VA Lever Block Chain Hoist
• Бренд: TOPONE CHAIN
• Серии моделей: HSH-VA
• Доступные модели: VA-0.5T, VA-0.75T, VA-1T, VA-1.5T, VA-2T, VA-3T, VA-6T
• Диапазон грузоподъёмности: 0,5 т — 6 т
• Стандартный подъём: 1,5 м (все модели)
• Испытательная нагрузка при работе (по моделям): 0,75 т, 1,125 т, 1,5 т, 2,25 т, 3 т, 4,5 т, 9 т
• Число ветвей грузовой цепи: 1 ветвь (большинство моделей), 2 ветви (VA-6T)
• Диаметры цепи: 5 мм, 6 мм, 8 мм, 10 мм в зависимости от модели
• Габариты (A x B x C в мм) и масса нетто по моделям указаны выше
• Размеры упаковки (см) по моделям указаны выше
