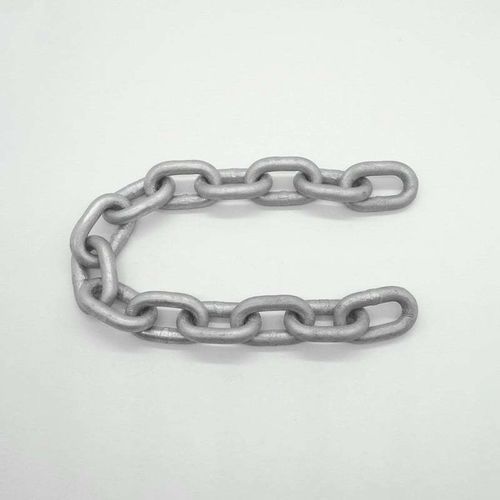

Якорная цепь G43

из углеродистой сталииз гальванизированной сталиоцинкованная

Введение
Короткая якорная цепь G43 горячего цинкования — это сварная короткозвенная цепь из высокопрочной углеродистой стали, предназначенная для лебедок якоря (windlass), морской якорной стоянки и сопутствующих причальных работ. Калиброванная конструкция с короткими звеньями обеспечивает надежное зацепление за барабаны совместимых лебедок, снижает скручивание и повышает гибкость цепи при выпуске и подаче. Класс 43 обеспечивает более высокий допустимый рабочий груз при том же диаметре по сравнению с классом 30. Цепь имеет покрытие горячим цинкованием для защиты от коррозии в пресной и морской воде. Изделие предназначено только для якорной и причальной эксплуатации и не пригодно для подъема грузов над головой или подвешенных грузов.

Ключевые характеристики

• Класс 43 (High Test) — лучшее соотношение прочности к массе по сравнению с цепью класса 30.
• Калиброванная конструкция с короткими звеньями для надежного зацепления за барабаны лебедки.
• Горячее цинкование для коррозионной стойкости в морской среде.
• Изготовлена из высокопрочной углеродистой стали с электрической сваркой звеньев.
• Не использовать для подъема над головой или работы с подвешенными грузами — только для якорения и причаливания.
• Каждая производственная партия проходит проверку сварки, калибровку размеров, испытание контрольной нагрузкой, проверку механических свойств и визуальный осмотр.

Стандарты и качество

• Класс: Класс 43 (High Test), обеспечивает большую прочность по сравнению со стандартной цепью класса 30.
• Стандарт производства: Соответствует спецификациям NACM и ISO для калиброванных короткозвенных цепей.
• Материал: Высокопрочная углеродистая сталь, выбранная за прочность и долговечность.
• Покрытие: Горячее цинкование для долговременной защиты от коррозии в морской среде.
• Калибровка и испытания: Каждое звено проходит проверку под нагрузкой и калибровку для обеспечения безотказной работы с якорными лебедками.
• Предупреждение по применению: Предназначено специально для якорных и причальных работ — не для подъема грузов над головой.

Таблица технических характеристик (строки, извлеченные из таблицы продукта; значения соответствуют столбцам таблицы, как представлено на странице)
Порядок заголовков (как в исходной таблице): Диаметр, (допуск), Внутренняя длина, (допуск +), (допуск -), Внутренняя ширина, Внешняя ширина, Длина на 11 звеньев, Вес (кг/м), Испытательная нагрузка (кН), Разрушающая нагрузка (кН).
Строки (каждая строка перечисляет значения ячеек в той же последовательности, что и таблица):
2, 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1, 0.5, 0.07
3, 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.1, 0.7, 0.16
4, 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32, 3.92, 8
5, 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5, 6.25, 12.5
6, 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8, 7.84, 16
7, 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3, 1.4, 1.1, 12.3, 25
8, 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4, 15.7, 32
9, 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8, 19.6, 40
10, 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2, 24.5, 50
11, 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4, 2, 2.7, 31.4, 63
12, 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.1, 35.7, 71.5
13, 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8, 39.2, 80
14, 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4, 49, 100
16, 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6, 3, 5.7, 62.7, 125
18, 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3, 78.4, 160
19, 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7, 3.7, 7.97, 90, 180
20, 1, 56, 1, 0.5, 24, 68, 616, 7.4, 3.7, 9, 98, 200
23, 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12, 123.5, 250
26, 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15, 156.8, 320
28, 1.4, 78, 1.3, 0.65, 33.8, 95.2, 858, 10.2, 5.1, 18
30, 1.5, 84, 1.4, 0.7, 41, 102, 924, 11, 5.5, 19.5
32, 1.6, 90, 1.5, 0.75, 43, 108.8, 990, 11.8, 5.9, 23

Характеристики / Технические спецификации

• Продукт: короткая якорная цепь G43 горячего цинкования.
• Класс: 43 (High Test).
• Материал: высокопрочная углеродистая сталь, конструкция с короткими звеньями, электрическая сварка звеньев.
• Покрытие: горячее цинкование для длительной защиты от коррозии (подходит для пресной и морской воды).
• Производство и испытания: проверка сварных швов, калибровка размеров, испытание контрольной нагрузкой, проверка механических свойств, визуальный осмотр.
• Применение: лебедки якоря, якорная цепь, швартовка у причала, утилитарные цепи, общее морское использование — не для подъема над головой.
• Доступные диаметры: несколько размеров от 2 мм до 32 мм (таблица выше показывает полный диапазон размеров и соответствующие данные по нагрузке/весу).
